Spring Cloud微服务版本灰度发布新神器

2018年7月22日 333点热度 0人点赞 0条评论

项目地址:https://github.com/Nepxion/Discovery

强烈建议stra、fork该项目,该项目可以作为学习改造Spring Cloud组件的案例项目。

Nepxion Discovery是一款对Spring Cloud的服务注册发现的增强中间件,其功能包括多版本灰度发布,黑/白名单的IP地址过滤,限制注册等,支持Eureka、Consul和Zookeeper。现有的Spring Cloud微服务可以方便引入该插件,代码零侵入,使用者只需要做如下简单的事情:

  • 引入相关Plugin Starter依赖到pom.xml

  • 必须为微服务定义一个版本号(version),在application.properties或者yaml的metadata里

  • 必须为微服务自定义一个便于为微服务归类的Key,例如组名(group)或者应用名(application),在application.properties或者yaml的metadata里,便于远程配置中心推送和灰度界面分析

  • 使用者只需要关注相关规则推送。可以采用如下方式之一

  • 通过远程配置中心推送规则

  • 通过控制台界面推送规则

  • 通过客户端工具(例如Postman)推送推测

Quick Start

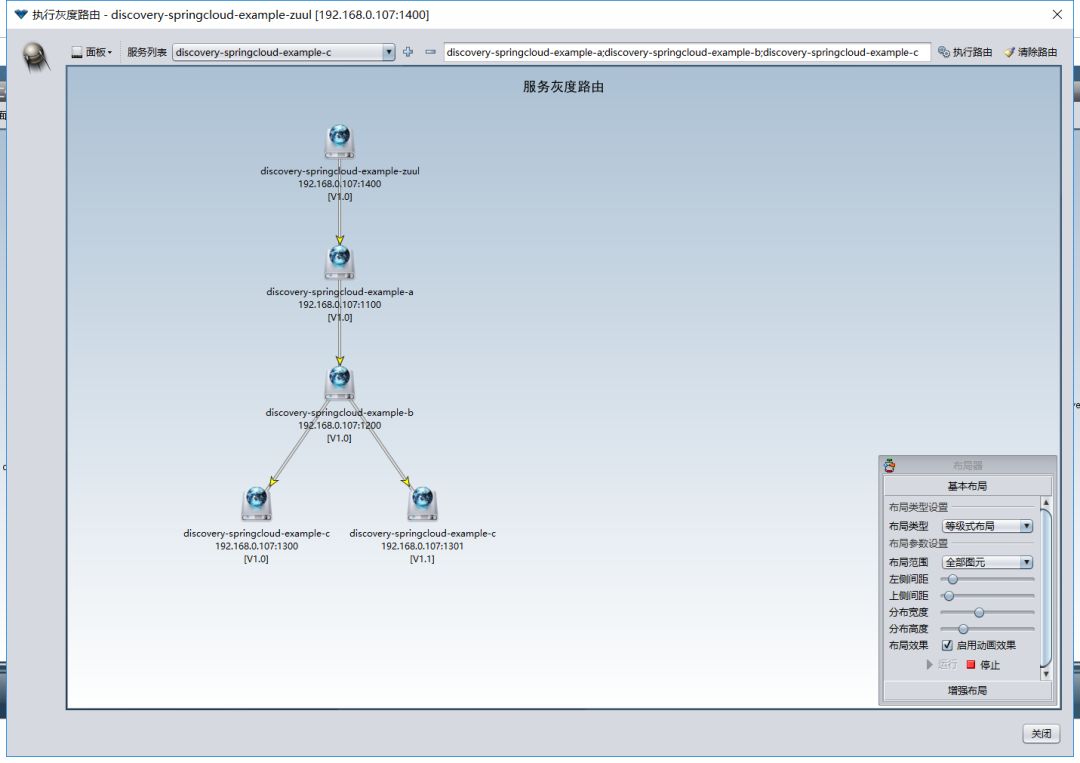

  • 图形化演示操作

  • 请访问http://www.iqiyi.com/w_19rzwzovrl.html,视频清晰度改成720P,然后最大化播放

  • 请访问https://pan.baidu.com/s/1eq_N56VbgSCaTXYQ5aKqiA,获取更清晰的视频

  • 更多教程和示例查看最下面的“示例演示”,

痛点

现有Spring Cloud的痛点

  • 如果你是运维负责人,是否会经常发现,你掌管的测试环境中的服务注册中心,被一些不负责的开发人员把他本地开发环境注册上来,造成测试人员测试失败。你希望可以把本地开发环境注册给屏蔽掉,不让注册

  • 如果你是运维负责人,生产环境的某个微服务集群下的某个实例,暂时出了问题,但又不希望它下线。你希望可以把该实例给屏蔽掉,暂时不让它被调用

  • 如果你是业务负责人,鉴于业务服务的快速迭代性,微服务集群下的实例发布不同的版本。你希望根据版本管理策略进行路由,提供给下游微服务区别调用,达到多版本灰度访问控制

  • 如果你是测试负责人,希望对微服务做A/B测试,那么通过动态改变版本达到该目的

简介

  • 实现对基于Spring Cloud的微服务和Zuul网关的支持

  • 具有极大灵活性 - 支持在任何环节做过滤控制和版本灰度发布

  • 具有极小限制性 - 只要开启了服务注册发现,程序入口加了@EnableDiscoveryClient

  • 实现服务注册层面的控制

  • 基于黑/白名单的IP地址过滤机制禁止对相应的微服务进行注册

  • 基于最大注册数的限制微服务注册。一旦微服务集群下注册的实例数目已经达到上限,将禁止后续的微服务进行注册

  • 实现服务发现层面的控制

  • 基于黑/白名单的IP地址过滤机制禁止对相应的微服务被发现

  • 基于版本配对,通过对消费端和提供端可访问版本对应关系的配置,在服务发现和负载均衡层面,进行多版本访问控制

  • 实现灰度发布

  • 通过规则改变,实现灰度发布

  • 通过版本切换,实现灰度发布

  • 实现通过XML进行上述规则的定义

  • 实现通过事件总线机制(EventBus)的功能,实现发布/订阅功能

  • 对接远程配置中心,默认集成阿里巴巴的Nacos,异步接受远程配置中心主动推送规则信息,动态改变微服务的规则

  • 结合Spring Boot Actuator,异步接受Rest主动推送规则信息,动态改变微服务的规则

  • 结合Spring Boot Actuator,动态改变微服务的版本

  • 在服务注册层面的控制中,一旦禁止注册的条件触发,主动推送异步事件,以便使用者订阅

  • 实现通过Listener机制进行扩展

  • 使用者可以自定义更多的规则过滤条件

  • 使用者可以对服务注册发现核心事件进行监听

  • 实现支持Spring Boot Actuator和Swagger集成

  • 实现独立控制台,支持对规则和版本集中管理,未来考虑界面实现

  • 实现支持未来扩展更多的服务注册中心

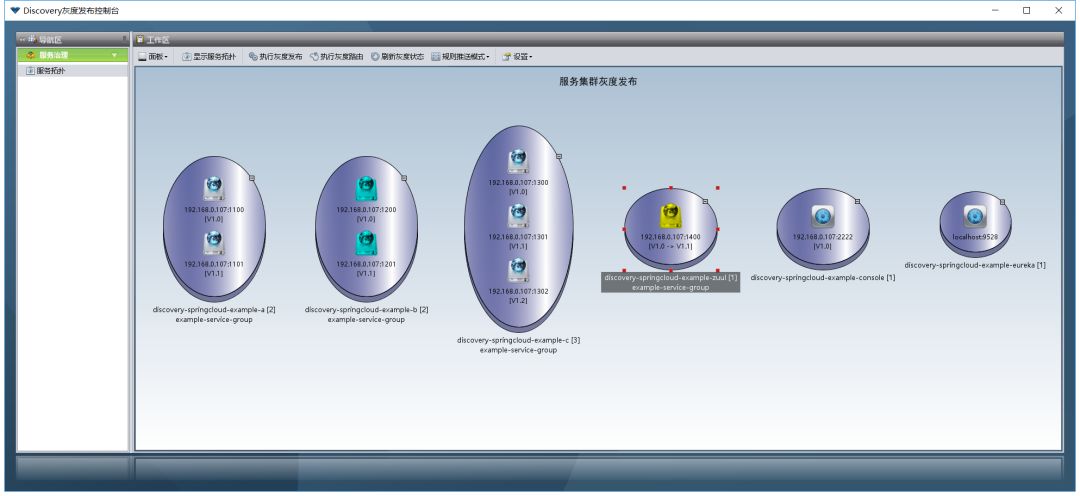

  • 实现图形化的灰度发布功能

名词解释

  • IP地址,即根据微服务上报的它所在机器的IP地址。本系统内部强制以IP地址上报,禁止HostName上报,杜绝Spring Cloud应用在Docker或者Kubernetes部署时候出现问题

  • 本地版本,即初始化读取本地配置文件获取的版本,也可以是第一次读取远程配置中心获取的版本。本地版本和初始版本是同一个概念

  • 动态版本,即灰度发布时的版本。动态版本和灰度版本是同一个概念

  • 本地规则,即初始化读取本地配置文件获取的规则,也可以是第一次读取远程配置中心获取的规则。本地规则和初始规则是同一个概念

  • 动态规则,即灰度发布时的规则。动态规则和灰度规则是同一个概念

  • 事件总线,即基于Google Guava的EventBus构建的组件。在使用上,通过事件总线推送动态版本和动态规则的时候,前者只支持异步,后者支持异步和同步

  • 远程配置中心,即可以存储规则配置XML格式的配置中心,可以包括不限于Apollo,DisConf,Spring Cloud Config

场景

  • 黑/白名单的IP地址注册的过滤

  • 开发环境的本地微服务(例如IP地址为172.16.0.8)不希望被注册到测试环境的服务注册发现中心,那么可以在配置中心维护一个黑/白名单的IP地址过滤(支持全局和局部的过滤)的规则

  • 我们可以通过提供一份黑/白名单达到该效果

  • 最大注册数的限制的过滤

  • 当某个微服务注册数目已经达到上限(例如10个),那么后面起来的微服务,将再也不能注册上去

  • 黑/白名单的IP地址发现的过滤

  • 开发环境的本地微服务(例如IP地址为172.16.0.8)已经注册到测试环境的服务注册发现中心,那么可以在配置中心维护一个黑/白名单的IP地址过滤(支持全局和局部的过滤)的规则,该本地微服务不会被其他测试环境的微服务所调用

  • 我们可以通过推送一份黑/白名单达到该效果

  • 多版本灰度访问控制

  • A服务调用B服务,而B服务有两个实例(B1、B2),虽然三者相同的服务名,但功能上有差异,需求是在某个时刻,A服务只能调用B1,禁止调用B2。在此场景下,我们在application.properties里为B1维护一个版本为1.0,为B2维护一个版本为1.1

  • 我们可以通过推送A服务调用某个版本的B服务对应关系的配置,达到某种意义上的灰度控制,切换版本的时候,我们只需要再次推送即可

  • 动态改变微服务版本

  • 在A/B测试中,通过动态改变版本,不重启微服务,达到访问版本的路径改变

架构

简单描述一下,本系统的核心模块“基于版本控制的灰度发布”,从网关(Zuul)开始的灰度发布操作过程

  • 灰度发布前

  • 假设当前生产环境,调用路径为网关(V1.0)->服务A(V1.0)->服务B(V1.0)

  • 运维将发布新的生产环境,部署新服务集群,服务A(V1.1),服务B(V1.1)

  • 由于网关(1.0)并未指向服务A(V1.1),服务B(V1.1),所以它们是不能被调用的

  • 灰度发布中

  • 新增用作灰度发布的网关(V1.1),指向服务A(V1.1)->服务B(V1.1)

  • 灰度网关(V1.1)发布到服务注册发现中心,但禁止被服务发现,网关外的调用进来无法负载均衡到网关(V1.1)上

  • 在灰度网关(V1.1)->服务A(V1.1)->服务B(V1.1)这条调用路径做灰度测试

  • 灰度测试成功后,把网关(V1.0)指向服务A(V1.1)->服务B(V1.1)

  • 灰度发布后

  • 下线服务A(V1.0),服务B(V1.0),灰度成功

  • 灰度网关(V1.1)可以不用下线,留作下次版本上线再次灰度发布

架构图


兼容

版本兼容情况

  • Spring Cloud F版,请采用4.x.x版本,具体代码参考master分支

  • Spring Cloud C版、D版和E版,请采用3.x.x版本,具体代码参考Edgware分支

  • 4.x.x版本由于Swagger和Spring Boot 2.x.x版本的Actuator用法有冲突,故暂时不支持Endpoint功能,其他功能和3.x.x版本一致

中间件兼容情况

  • Consul

  • Spring Cloud F版,最好采用Consul的1.2.1服务器版本(或者更高),从https://releases.hashicorp.com/consul/1.2.1/获取

  • Spring Cloud C版、D版和E版,必须采用Consul的0.9.3服务器版本(或者更低),从https://releases.hashicorp.com/consul/0.9.3/获取

  • Zookeeper

  • Spring Cloud F版,必须采用Zookeeper的3.5.x服务器版本(或者更高)

  • Spring Cloud C版、D版和E版,最好采用Zookeeper的3.5.0以下服务器版本(或者更低)

  • Eureka

  • 跟Spring Cloud版本保持一致

依赖

微服务选择相应的插件引入,最后一个如需对接Nacos远程配置中心,则引入

  1. <dependency>

  2.    <groupId>com.nepxion</groupId>

  3.    <artifactId>discovery-plugin-starter-eureka</artifactId>

  4.    <version>${discovery.plugin.version}</version>

  5. </dependency>

  6. <dependency>

  7.    <groupId>com.nepxion</groupId>

  8.    <artifactId>discovery-plugin-starter-consul</artifactId>

  9.    <version>${discovery.plugin.version}</version>

  10. </dependency>

  11. <dependency>

  12.    <groupId>com.nepxion</groupId>

  13.    <artifactId>discovery-plugin-starter-zookeeper</artifactId>

  14.    <version>${discovery.plugin.version}</version>

  15. </dependency>

  16. <dependency>

  17.    <groupId>com.nepxion</groupId>

  18.    <artifactId>discovery-plugin-config-center-extension-nacos</artifactId>

  19.    <version>${discovery.plugin.version}</version>

  20. </dependency>

独立控制台引入,最后一个如需对接Nacos远程配置中心,则引入

  1. <dependency>

  2.    <groupId>com.nepxion</groupId>

  3.    <artifactId>discovery-console-starter</artifactId>

  4.    <version>${discovery.plugin.version}</version>

  5. </dependency>

  6. <dependency>

  7.    <groupId>com.nepxion</groupId>

  8.    <artifactId>discovery-console-extension-nacos</artifactId>

  9.    <version>${discovery.plugin.version}</version>

  10. </dependency>

工程

工程名 描述
discovery-plugin-framework 核心框架
discovery-plugin-framework-eureka 核心框架的Eureka实现
discovery-plugin-framework-consul 核心框架的Consul实现
discovery-plugin-framework-zookeeper 核心框架的Zookeeper实现
discovery-plugin-config-center 配置中心实现
discovery-plugin-config-center-extension-nacos 配置中心的Nacos扩展
discovery-plugin-admin-center 管理中心实现
discovery-plugin-starter-eureka Eureka Starter
discovery-plugin-starter-consul Consul Starter
discovery-plugin-starter-zookeeper Zookeeper Starter
discovery-console 独立控制台,提供给UI
discovery-console-extension-nacos 独立控制台的Nacos扩展
discovery-console-starter Console Starter
discovery-console-desktop 图形化灰度发布等桌面程序
discovery-springcloud-example-console 独立控制台示例
discovery-springcloud-example-eureka Eureka服务器
discovery-springcloud-example 灰度发布等示例

规则和策略

规则示例

请不要被吓到,我只是把注释写的很详细而已,里面配置没几行

  1. <?xml version="1.0" encoding="UTF-8"?>

  2. <rule>

  3.    <!-- 如果不想开启相关功能,只需要把相关节点删除即可,例如不想要黑名单功能,把blacklist节点删除 -->

  4.    <register>

  5.        <!-- 服务注册的黑/白名单注册过滤,只在服务启动的时候生效。白名单表示只允许指定IP地址前缀注册,黑名单表示不允许指定IP地址前缀注册。每个服务只能同时开启要么白名单,要么黑名单 -->

  6.        <!-- filter-type,可选值blacklist/whitelist,表示白名单或者黑名单 -->

  7.        <!-- service-name,表示服务名 -->

  8.        <!-- filter-value,表示黑/白名单的IP地址列表。IP地址一般用前缀来表示,如果多个用“;”分隔,不允许出现空格 -->

  9.        <!-- 表示下面所有服务,不允许10.10和11.11为前缀的IP地址注册(全局过滤) -->

  10.        <blacklist filter-value="10.10;11.11">

  11.            <!-- 表示下面服务,不允许172.16和10.10和11.11为前缀的IP地址注册 -->

  12.            <service service-name="discovery-springcloud-example-a" filter-value="172.16"/>

  13.        </blacklist>

  14.        <!-- <whitelist filter-value="">

  15.            <service service-name="" filter-value=""/>

  16.        </whitelist>  -->

  17.        <!-- 服务注册的数目限制注册过滤,只在服务启动的时候生效。当某个服务的实例注册达到指定数目时候,更多的实例将无法注册 -->

  18.        <!-- service-name,表示服务名 -->

  19.        <!-- filter-value,表示最大实例注册数 -->

  20.        <!-- 表示下面所有服务,最大实例注册数为10000(全局配置) -->

  21.        <count filter-value="10000">

  22.            <!-- 表示下面服务,最大实例注册数为5000,全局配置值10000将不起作用,以局部配置值为准 -->

  23.            <service service-name="discovery-springcloud-example-a" filter-value="5000"/>

  24.        </count>

  25.    </register>

  26.    <discovery>

  27.        <!-- 服务发现的黑/白名单发现过滤,使用方式跟“服务注册的黑/白名单过滤”一致 -->

  28.        <!-- 表示下面所有服务,不允许10.10和11.11为前缀的IP地址被发现(全局过滤) -->

  29.        <blacklist filter-value="10.10;11.11">

  30.            <!-- 表示下面服务,不允许172.16和10.10和11.11为前缀的IP地址被发现 -->

  31.            <service service-name="discovery-springcloud-example-b" filter-value="172.16"/>

  32.        </blacklist>

  33.        <!-- 服务发现的多版本灰度访问控制 -->

  34.        <!-- service-name,表示服务名 -->

  35.        <!-- version-value,表示可供访问的版本,如果多个用“;”分隔,不允许出现空格 -->

  36.        <version>

  37.            <!-- 表示消费端服务a的1.0,允许访问提供端服务b的1.0和1.1版本 -->

  38.            <service consumer-service-name="discovery-springcloud-example-a" provider-service-name="discovery-springcloud-example-b" consumer-version-value="1.0" provider-version-value="1.0;1.1"/>

  39.            <!-- 表示消费端服务b的1.0,允许访问提供端服务c的1.0和1.1版本 -->

  40.            <service consumer-service-name="discovery-springcloud-example-b" provider-service-name="discovery-springcloud-example-c" consumer-version-value="1.0" provider-version-value="1.0;1.1"/>

  41.            <!-- 表示消费端服务b的1.1,允许访问提供端服务c的1.2版本 -->

  42.            <service consumer-service-name="discovery-springcloud-example-b" provider-service-name="discovery-springcloud-example-c" consumer-version-value="1.1" provider-version-value="1.2"/>

  43.        </version>

  44.    </discovery>

  45. </rule>

多版本灰度规则策略

  1. 版本策略介绍

  2. 1. 标准配置,举例如下

  3.   <service consumer-service-name="a" provider-service-name="b" consumer-version-value="1.0" provider-version-value="1.0,1.1"/> 表示消费端1.0版本,允许访问提供端1.0和1.1版本

  4. 2. 版本值不配置,举例如下

  5.   <service consumer-service-name="a" provider-service-name="b" provider-version-value="1.0,1.1"/> 表示消费端任何版本,允许访问提供端1.0和1.1版本

  6.   <service consumer-service-name="a" provider-service-name="b" consumer-version-value="1.0"/> 表示消费端1.0版本,允许访问提供端任何版本

  7.   <service consumer-service-name="a" provider-service-name="b"/> 表示消费端任何版本,允许访问提供端任何版本

  8. 3. 版本值空字符串,举例如下

  9.   <service consumer-service-name="a" provider-service-name="b" consumer-version-value="" provider-version-value="1.0,1.1"/> 表示消费端任何版本,允许访问提供端1.0和1.1版本

  10.   <service consumer-service-name="a" provider-service-name="b" consumer-version-value="1.0" provider-version-value=""/> 表示消费端1.0版本,允许访问提供端任何版本

  11.   <service consumer-service-name="a" provider-service-name="b" consumer-version-value="" provider-version-value=""/> 表示消费端任何版本,允许访问提供端任何版本

  12. 4. 版本对应关系未定义,默认消费端任何版本,允许访问提供端任何版本

  13. 特殊情况处理,在使用上需要极力避免该情况发生

  14. 1. 消费端的application.properties未定义版本号,则该消费端可以访问提供端任何版本

  15. 2. 提供端的application.properties未定义版本号,当消费端在xml里不做任何版本配置,才可以访问该提供端

动态改变规则策略

微服务启动的时候,由于规则(例如:rule.xml)已经配置在本地,使用者希望改变一下规则,而不重启微服务,达到规则的改变

  • 规则分为本地规则和动态规则

  • 本地规则是通过在本地规则(例如:rule.xml)文件定义的,也可以从远程配置中心获取,在微服务启动的时候读取

  • 动态规则是通过POST方式动态设置,或者由远程配置中心推送设置

  • 规则初始化的时候,如果接入了远程配置中心,先读取远程规则,如果不存在,再读取本地规则文件

  • 多规则灰度获取规则的时候,先获取动态规则,如果不存在,再获取本地规则

动态改变版本策略

微服务启动的时候,由于版本已经写死在application.properties里,使用者希望改变一下版本,而不重启微服务,达到访问版本的路径改变

  • 版本分为本地版本和动态版本

  • 本地版本是通过在application.properties里配置的,在微服务启动的时候读取

  • 动态版本是通过POST方式动态设置

  • 多版本灰度获取版本值的时候,先获取动态版本,如果不存在,再获取本地版本

黑/白名单的IP地址注册的过滤策略

微服务启动的时候,禁止指定的IP地址注册到服务注册发现中心。支持黑/白名单,白名单表示只允许指定IP地址前缀注册,黑名单表示不允许指定IP地址前缀注册

  • 全局过滤,指注册到服务注册发现中心的所有微服务,只有IP地址包含在全局过滤字段的前缀中,都允许注册(对于白名单而言),或者不允许注册(对于黑名单而言)

  • 局部过滤,指专门针对某个微服务而言,那么真正的过滤条件是全局过滤+局部过滤结合在一起

最大注册数的限制的过滤策略

微服务启动的时候,一旦微服务集群下注册的实例数目已经达到上限(可配置),将禁止后续的微服务进行注册

  • 全局配置值,只下面配置所有的微服务集群,最多能注册多少个

  • 局部配置值,指专门针对某个微服务而言,那么该值如存在,全局配置值失效

黑/白名单的IP地址发现的过滤策略

微服务启动的时候,禁止指定的IP地址被服务发现。它使用的方式和“黑/白名单的IP地址注册的过滤”一致

版本属性字段定义策略

不同的服务注册发现组件对应的版本配置值

  1. # Eureka config

  2. eureka.instance.metadataMap.version=1.0

  3. eureka.instance.metadataMap.group=xxx-service-group

  4. # 奇葩的Consul配置(参考https://springcloud.cc/spring-cloud-consul.html - 元数据和Consul标签)

  5. # Consul config(多个值用“,”分隔,例如version=1.0,value=abc)

  6. spring.cloud.consul.discovery.tags=version=1.0,group=xxx-service-group

  7. # Zookeeper config

  8. spring.cloud.zookeeper.discovery.metadata.version=1.0

  9. spring.cloud.zookeeper.discovery.metadata.group=xxx-service-group

功能开关策略

  1. # Plugin config

  2. # 开启和关闭服务注册层面的控制。一旦关闭,服务注册的黑/白名单过滤功能将失效,最大注册数的限制过滤功能将失效。缺失则默认为true

  3. spring.application.register.control.enabled=true

  4. # 开启和关闭服务发现层面的控制。一旦关闭,服务多版本调用的控制功能将失效,动态屏蔽指定IP地址的服务实例被发现的功能将失效。缺失则默认为true

  5. spring.application.discovery.control.enabled=true

  6. # 开启和关闭通过Rest方式对规则配置的控制和推送。一旦关闭,只能通过远程配置中心来控制和推送。缺失则默认为true

  7. spring.application.config.rest.control.enabled=true

  8. # 本地规则文件的路径,支持两种方式:classpath:rule.xml - 规则文件放在resources目录下,便于打包进jar;file:rule.xml - 规则文件放在工程根目录下,放置在外部便于修改。缺失则默认为不装载本地规则

  9. spring.application.config.path=classpath:rule.xml

  10. # 为微服务归类的Key,一般通过group字段来归类,例如eureka.instance.metadataMap.group=xxx-group或者eureka.instance.metadataMap.application=xxx-application。缺失则默认为group

  11. # spring.application.group.key=group

  12. # spring.application.group.key=application

配置中心

跟远程配置中心整合

本系统默认跟Nacos集成,如何安装使用,请参考https://github.com/alibaba/nacos。使用者也可以跟携程Apollo,百度DisConf等远程配置中心整合,实现规则读取和订阅

  • 拉取配置,参考discovery-plugin-config-center-extension-nacos工程

  • 推送配置,参考discovery-console-extension-nacos工程

管理中心

PORT端口号为server.port或者management.port都可以(management.port开放只支持3.x.x版本)

配置接口

版本接口

路由接口

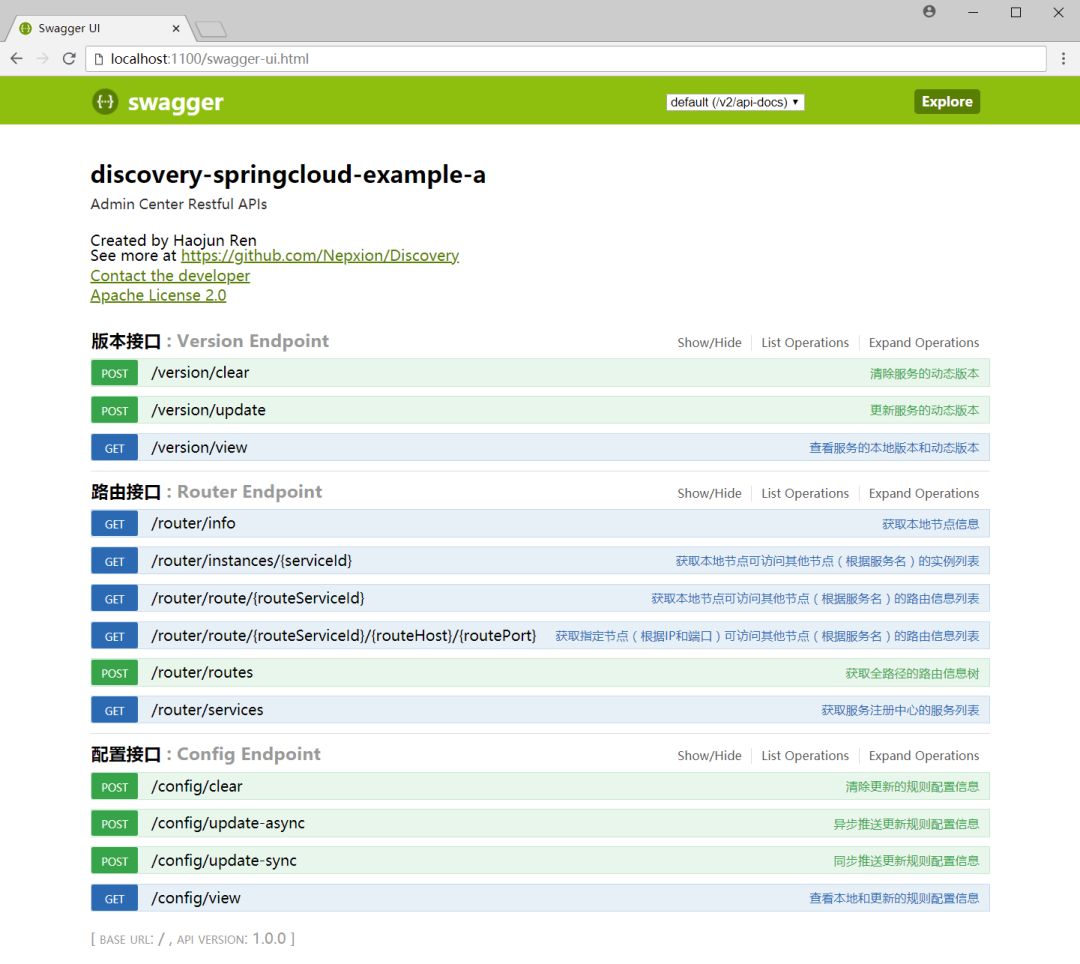

参考Swagger界面,如下图


独立控制台

为UI提供相关接口,包括

  • 一系列批量功能

  • 跟Nacos集成,实现配置推送和清除

PORT端口号为server.port或者management.port都可以(management.port开放只支持3.x.x版本)

控制台接口

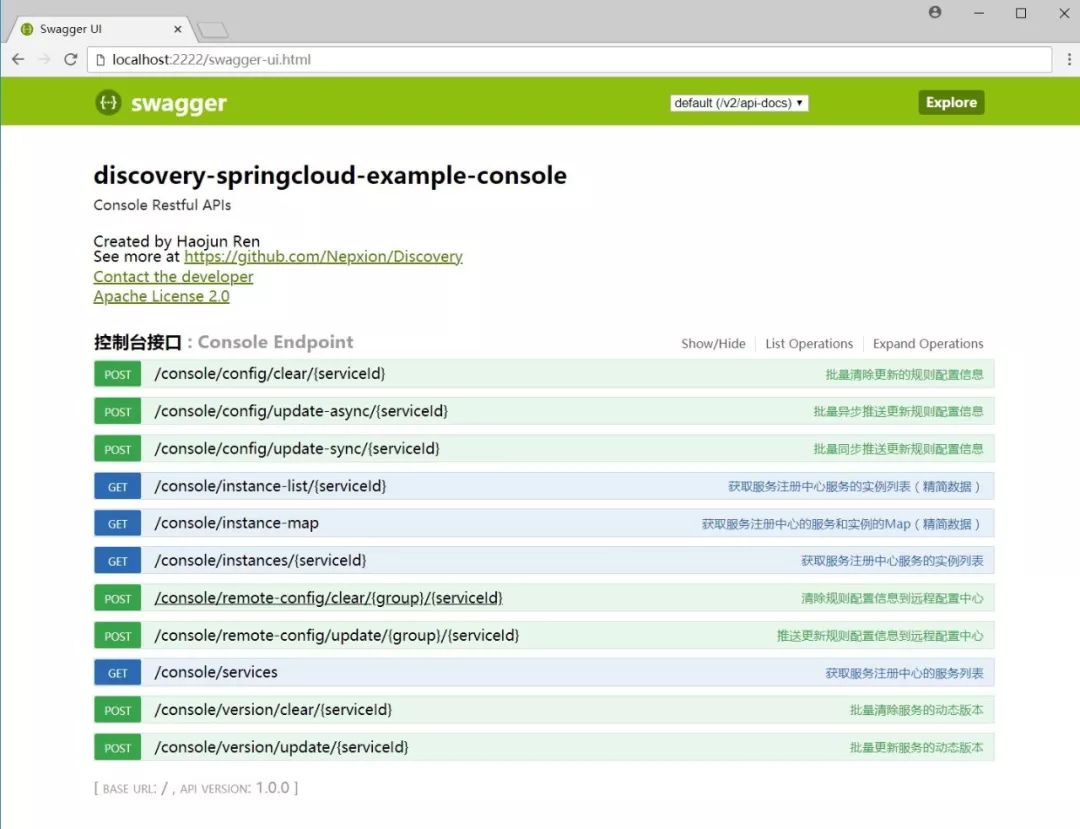

参考Swagger界面,如下图


扩展和自定义更多规则或者监听

使用者可以继承如下类

  • AbstractRegisterListener,实现服务注册的扩展和监听

  • AbstractDiscoveryListener,实现服务发现的扩展和监听,注意,在Consul下,同时会触发service和management两个实例的事件,需要区别判断,如下图

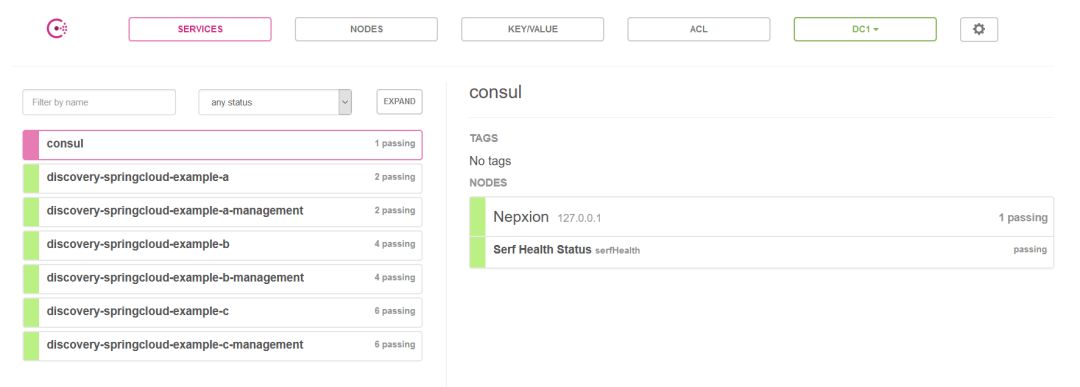

集成了健康检查的Consul控制台


示例演示

场景描述

本例将模拟一个较为复杂的场景,如下图


  • 系统部署情况:

  • 网关Zuul集群部署了1个

  • 微服务集群部署了3个,分别是A服务集群、B服务集群、C服务集群,分别对应的实例数为2、2、3

  • 微服务集群的调用关系为网关Zuul->服务A->服务B->服务C

  • 系统调用关系

  • 网关Zuul的1.0版本只能调用服务A的1.0版本,网关Zuul的1.1版本只能调用服务A的1.1版本

  • 服务A的1.0版本只能调用服务B的1.0版本,服务A的1.1版本只能调用服务B的1.1版本

  • 服务B的1.0版本只能调用服务C的1.0和1.1版本,服务B的1.1版本只能调用服务C的1.2版本

用规则来表述上述关系

  1. <?xml version="1.0" encoding="UTF-8"?>

  2. <rule>

  3.    <discovery>

  4.        <version>

  5.            <!-- 表示网关z的1.0,允许访问提供端服务a的1.0版本 -->

  6.            <service consumer-service-name="discovery-springcloud-example-zuul" provider-service-name="discovery-springcloud-example-a" consumer-version-value="1.0" provider-version-value="1.0"/>

  7.            <!-- 表示网关z的1.1,允许访问提供端服务a的1.1版本 -->

  8.            <service consumer-service-name="discovery-springcloud-example-zuul" provider-service-name="discovery-springcloud-example-a" consumer-version-value="1.1" provider-version-value="1.1"/>

  9.            <!-- 表示消费端服务a的1.0,允许访问提供端服务b的1.0版本 -->

  10.            <service consumer-service-name="discovery-springcloud-example-a" provider-service-name="discovery-springcloud-example-b" consumer-version-value="1.0" provider-version-value="1.0"/>

  11.            <!-- 表示消费端服务a的1.1,允许访问提供端服务b的1.1版本 -->

  12.            <service consumer-service-name="discovery-springcloud-example-a" provider-service-name="discovery-springcloud-example-b" consumer-version-value="1.1" provider-version-value="1.1"/>

  13.            <!-- 表示消费端服务b的1.0,允许访问提供端服务c的1.0和1.1版本 -->

  14.            <service consumer-service-name="discovery-springcloud-example-b" provider-service-name="discovery-springcloud-example-c" consumer-version-value="1.0" provider-version-value="1.0;1.1"/>

  15.            <!-- 表示消费端服务b的1.1,允许访问提供端服务c的1.2版本 -->

  16.            <service consumer-service-name="discovery-springcloud-example-b" provider-service-name="discovery-springcloud-example-c" consumer-version-value="1.1" provider-version-value="1.2"/>

  17.        </version>

  18.    </discovery>

  19. </rule>

上述微服务分别见discovery-springcloud-example字样的8个DiscoveryApplication,分别对应各自的application.properties。这8个应用,对应的版本和端口号如下表

微服务 服务端口 管理端口 版本
A1 1100 5100 1.0
A2 1101 5101 1.1
B1 1200 5200 1.0
B2 1201 5201 1.1
C1 1300 5300 1.0
C2 1301 5301 1.1
C3 1302 5302 1.2
Zuul 1400 5400 1.0

独立控制台见discovery-springcloud-example-console,对应的版本和端口号如下表

服务端口 管理端口
2222 3333

开始演示

  • 启动服务注册发现中心,默认是Eureka。可供选择的有Eureka,Zuul,Zookeeper。Eureka,请启动discovery-springcloud-example-eureka下的应用,后两者自行安装服务器

  • 根据上面选择的服务注册发现中心,对示例下的discovery-springcloud-example/pom.xml进行组件切换

  1. <dependency>

  2.    <groupId>com.nepxion</groupId>

  3.    <artifactId>discovery-plugin-starter-eureka</artifactId>

  4.    <!-- <artifactId>discovery-plugin-starter-consul</artifactId> -->

  5.    <!-- <artifactId>discovery-plugin-starter-zookeeper</artifactId> -->

  6.    <version>${discovery.plugin.version}</version>

  7. </dependency>

  • 根据上面选择的服务注册发现中心,对控制台下的discovery-springcloud-example-console/pom.xml进行组件切换切换

  1. <dependency>

  2.    <groupId>org.springframework.cloud</groupId>

  3.    <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>

  4.    <!-- <artifactId>spring-cloud-starter-consul-discovery</artifactId> -->

  5.    <!-- <artifactId>spring-cloud-starter-zookeeper-discovery</artifactId> -->

  6. </dependency>

服务注册过滤的操作演示

黑/白名单的IP地址注册的过滤

  • 在rule.xml把本地IP地址写入到相应地方

  • 启动DiscoveryApplicationA1.java

  • 抛出禁止注册的异常,即本地服务受限于黑名单的IP地址列表,不会注册到服务注册发现中心;白名单操作也是如此,不过逻辑刚好相反

最大注册数的限制的过滤

  • 在rule.xml修改最大注册数为0

  • 启动DiscoveryApplicationA1.java

  • 抛出禁止注册的异常,即本地服务受限于最大注册数,不会注册到服务注册发现中心

黑/白名单的IP地址发现的过滤

  • 在rule.xml把本地IP地址写入到相应地方

  • 启动DiscoveryApplicationA1.java和DiscoveryApplicationB1.java、DiscoveryApplicationB2.java

  • 你会发现A服务无法获取B服务的任何实例,即B服务受限于黑名单的IP地址列表,不会被A服务的发现;白名单操作也是如此,不过逻辑刚好相反

服务发现和负载均衡控制的操作演示

基于图形化方式的多版本灰度访问控制

  • 请访问http://www.iqiyi.com/w_19s07thtsh.html,视频清晰度改成720P,然后最大化播放

  • 请访问https://pan.baidu.com/s/1eq_N56VbgSCaTXYQ5aKqiA,获取更清晰的视频





基于Rest方式的多版本灰度访问控制

基于服务的操作过程和效果

  • 启动discovery-springcloud-example下7个DiscoveryApplication(除去Zuul),无先后顺序,等待全部启动完毕

  • 下面URL的端口号,可以是服务端口号,也可以是管理端口号

  • 通过版本切换,达到灰度访问控制,针对A服务

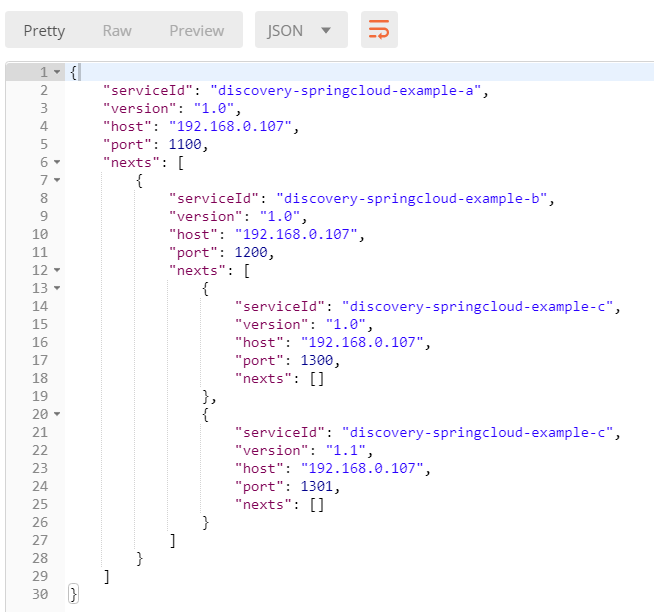

  • 1.1 通过Postman或者浏览器,执行POST http://localhost:1100/routes,填入discovery-springcloud-example-b;discovery-springcloud-example-c,查看路由路径,如图1,可以看到符合预期的调用路径

  • 1.2 通过Postman或者浏览器,执行POST http://localhost:1100/version/update,填入1.1,动态把服务A的版本从1.0切换到1.1

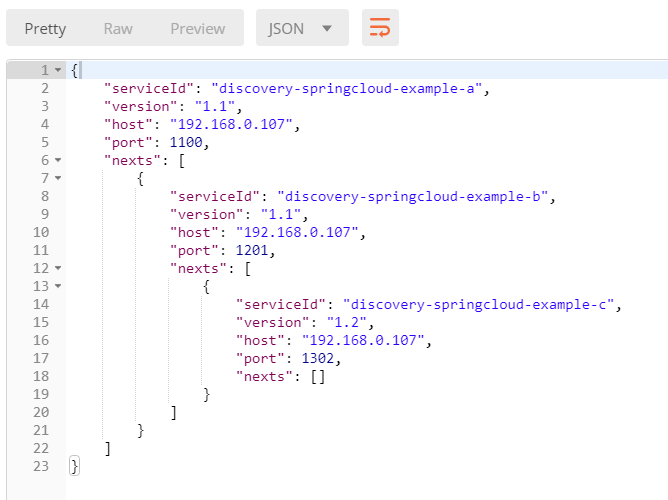

  • 1.3 通过Postman或者浏览器,再执行第一步操作,如图2,可以看到符合预期的调用路径,通过版本切换,灰度访问控制成功

  • 通过规则改变,达到灰度访问控制,针对B服务

  • 2.1 通过Postman或者浏览器,执行POST http://localhost:1200/config/update-sync,发送新的规则XML(内容见下面)

  • 2.2 通过Postman或者浏览器,执行POST http://localhost:1201/config/update-sync,发送新的规则XML(内容见下面)

  • 2.3 上述操作也可以通过独立控制台,进行批量更新,见图5。操作的逻辑:B服务的所有版本都只能访问C服务3.0版本,而本例中C服务3.0版本是不存在的,意味着这么做B服务不能访问C服务

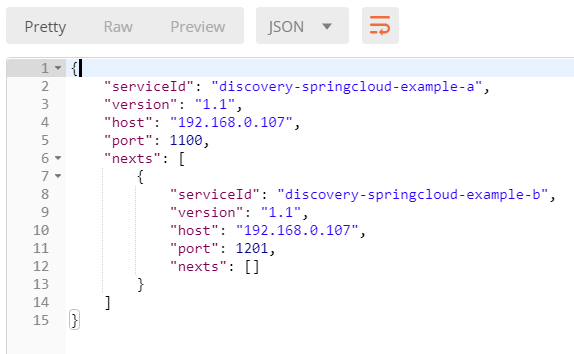

  • 2.4 重复1.1步骤,发现调用路径只有A服务->B服务,如图3,通过规则改变,灰度访问控制成功

  • 负载均衡的灰度测试

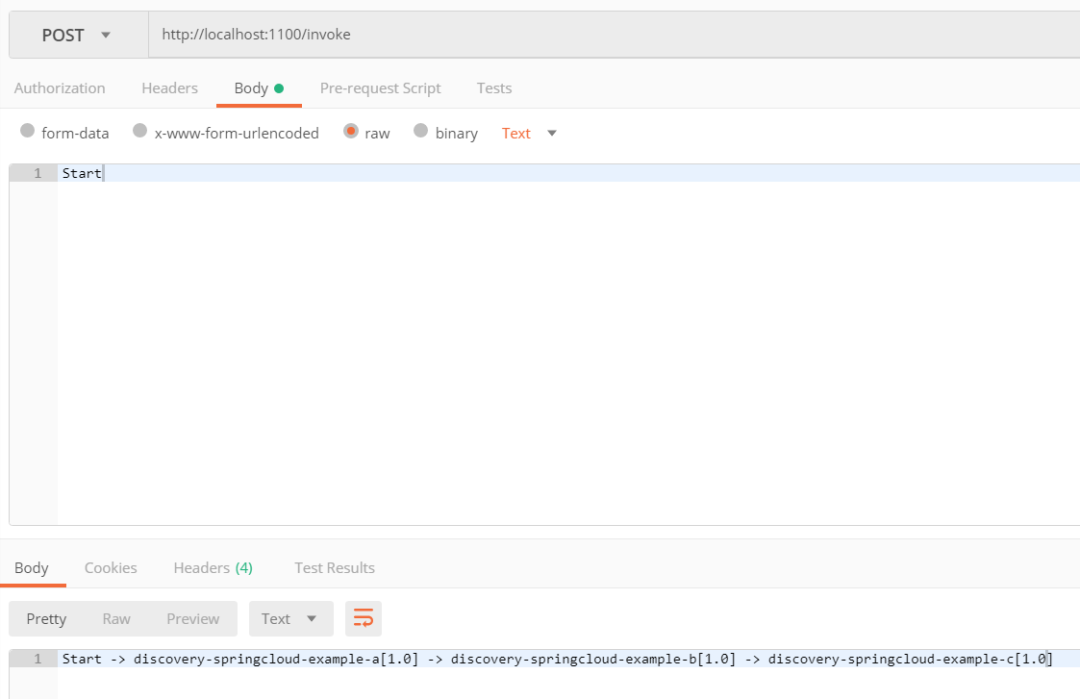

  • 3.1 通过Postman或者浏览器,执行POST http://localhost:1100/invoke,这是example内置的访问路径示例(通过Feign实现)

  • 3.2 重复“通过版本切换,达到灰度访问控制”或者“通过规则改变,达到灰度访问控制”操作,查看Ribbon负载均衡的灰度结果,如图4

  • 上述操作,都是单次操作,如需要批量操作,可通过“独立控制台”接口,它集成批量操作和推送到远程配置中心的功能,可以取代上面的某些调用方式

  • 其它更多操作,请参考“配置中心”、“管理中心”和“独立控制台”

新XML规则

  1. <?xml version="1.0" encoding="UTF-8"?>

  2. <rule>

  3.    <discovery>

  4.        <version>

  5.            <service consumer-service-name="discovery-springcloud-example-b" provider-service-name="discovery-springcloud-example-c" consumer-version-value="" provider-version-value="3.0"/>

  6.        </version>

  7.    </discovery>

  8. </rule>

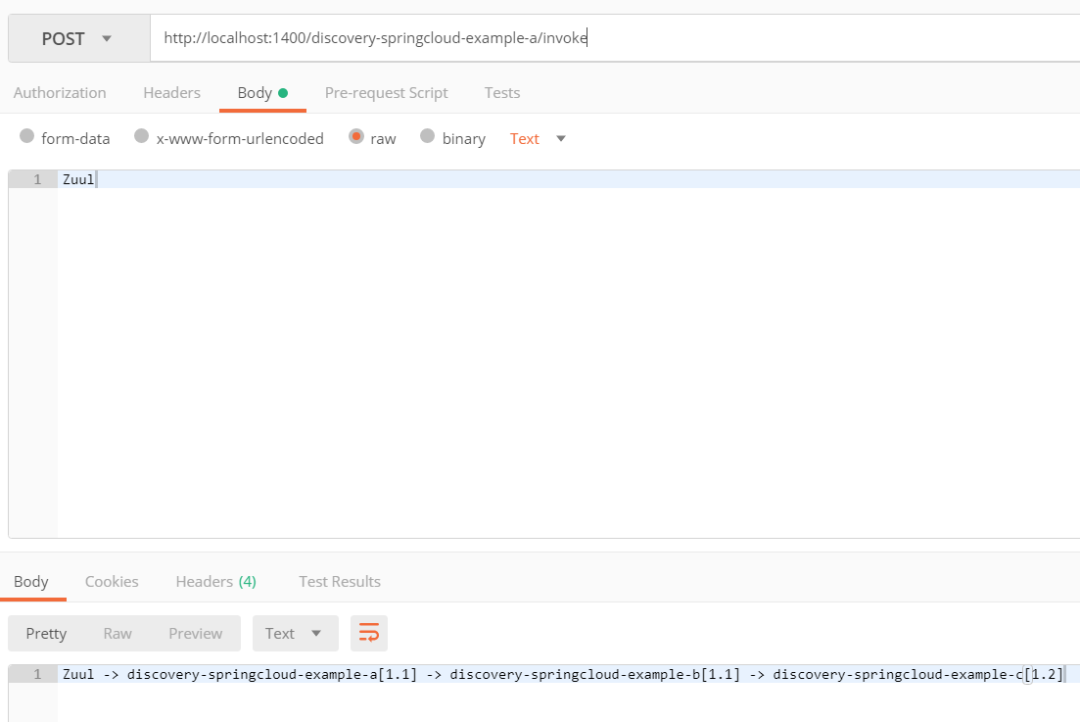

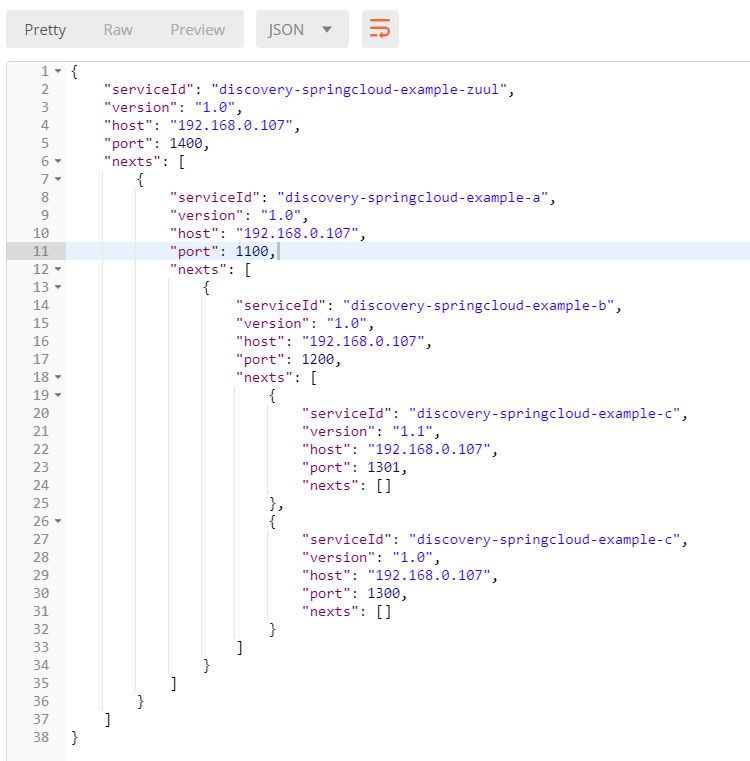

基于网关的操作过程和效果

  • 在上面基础上,启动discovery-springcloud-example下DiscoveryApplicationZuul

  • 因为Zuul是一种特殊的微服务,所有操作过程跟上面完全一致



项目地址:https://github.com/Nepxion/Discovery

强烈建议stra、fork该项目,该项目可以作为学习改造Spring Cloud组件的案例项目。

 关注我:


71570Spring Cloud微服务版本灰度发布新神器

这个人很懒,什么都没留下

文章评论
