为什么prometheus是为云原生监控而生的?


  • 想必你不止一次的地听说了prometheus是为云原生监控而生的,那你有没有想过这句话意味着什么呢?

  • 我们知道在云原生中使用容器和k8s环境作为基础运行环境

  • 一体化架构被拆分成众多分散的微服务,而微服务的变更和扩缩容是特别频繁的,也就导致采集的目标信息变化频繁。这就给时序监控系统提出了两个要求:

    • 需要采集运行在跨多个宿主机上的海量pod容器

    • 同时要及时感知到他们的变化

    • 同时要构建完整的k8s监控生态,能有

  • 其实说白了就是在云原生环境中监控变得更难了,更复杂了。所以需要一个在设计之初就适合云原生监控场景的系统,而prometheus就是这么设计的。

Prometheus到底做了哪些改进,能配得上k8s ?

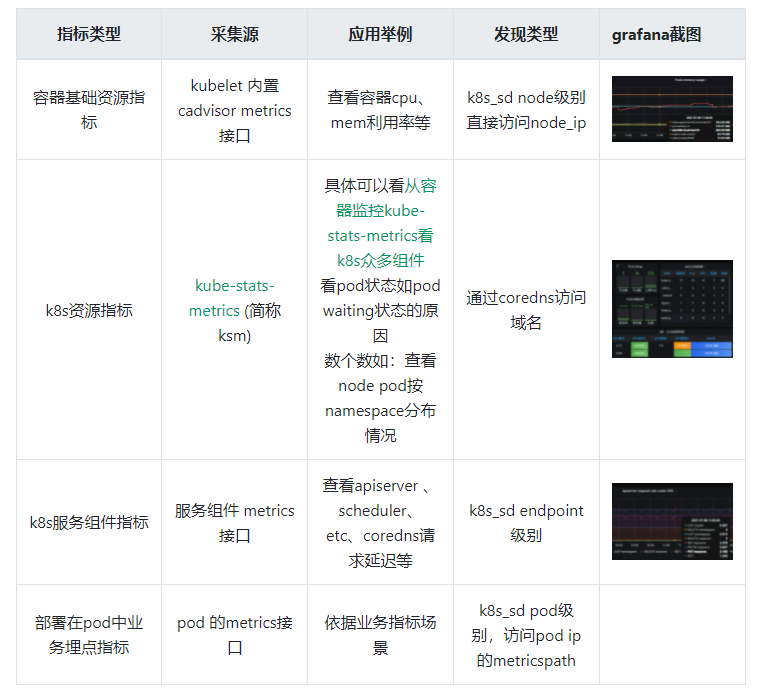

k8s中应该关注哪些指标?在下面的表格中简单列举了下我们在k8s需要关注的四大块指标:


适配1. sdk+指标自暴露+pull模型:构建k8s监控的整个生态

  • 在上面的列举的表格中我们看到在k8s需要关注的四大块指标

  • 其实我们可以简单地把k8s的使用者分为两种角色:k8s集群管理员和普通用户。每种角色关注的指标不相同

自己采集岂不累死了?

  • 既然需求这么多,如果只是由监控系统自己采集,第一很累,第二构建不出这么完整的生态

奥妙

  • prometheus是pull模型采集的,各个被监控的源只需要将自身指标暴露在本地http端口中,prometheus就可以访问接口来采集指标

  • prometheus在k8s中也是这样的,组件需要暴露自身指标,如我们在容器基础资源指标中提到的kubelet 内置cadvisor指标就是暴露在10250端口下的/metrics/cadvisor下。

  • prometheus通过 k8s服务发现这些指标源完成采集

适配2. k8s服务发现

举例

  • 一、endpoint级别的服务发现 :举例 在采集apiserver、kube-controller-manager等

kubernetes_sd_configs:
role: endpoints


  • 二、node级别的服务发现 :举例 在采集cadvisor和kubelet自身指标时

  kubernetes_sd_configs:
- role: node

  • 三、node级别的服务发现 :举例 在采集pod自打点指标时

  kubernetes_sd_configs:
- role: pod
follow_redirects: true

解读:watch即时更新

  • 通过watch即时发现资源变化,就满足了我们一开始提出的云原生情况下监控的挑战之一,要及时感知到采集源的变化。

  • 同时在k8s大二层环境中,prometheus可以访问到发现出来的的 endpoint 、node、pod

适配3. 采集鉴权:token & 证书

k8s中很多接口都要鉴权,甚至还需要tls双向认证

  • 同时我们知道在k8s中很多接口都是带有访问鉴权的,比如我们直接访问k8s node上的kubelet的/metrics/cadvisor接口会返回未授权。如下面所示

[root@Kubernetes-node01 logs]# curl -k https://localhost:10250/metrics/cadvisor
Unauthorized
  • prometheus在采集cadvisor指标时同样面临鉴权问题

解决方法

  • 聪明的prometheus开发人员通过在采集中支持配置中相关token和证书来解决这个问题,如下面的配置代表有一个token文件,同时还有一个证书文件。

bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
tls_config:
ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
insecure_skip_verify: true
  • 我们在使用k8s时知道,k8s通过 service account,clusterrolebinding来解决token、证书挂载问题

  • prometheus也是利用了这一点,在创建prometheus容器是相关的service account,clusterrolebinding配置的示例如下:

apiVersion: rbac.authorization.k8s.io/v1 # api的version
kind: ClusterRole # 类型
metadata:
name: prometheus
rules:
- apiGroups: [""]
resources: # 资源
- nodes
- nodes/proxy
- services
- endpoints
- pods
verbs: ["get", "list", "watch"]
- apiGroups:
- extensions
resources:
- ingresses
verbs: ["get", "list", "watch"]
- nonResourceURLs: ["/metrics"]
verbs: ["get"]
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: prometheus # 自定义名字
namespace: kube-system # 命名空间
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: prometheus
roleRef: # 选择需要绑定的Role
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects: # 对象
- kind: ServiceAccount
name: prometheus
namespace: kube-system
  • 我们在创建相关prometheus 的statsfulset时需要在prometheus yaml中需要配置对应的serviceAccountNameserviceAccountName: prometheus

  • 配置好之后Kubernetes会将对应的token和证书文件挂载到pod中。

  • 我们exec进入prometheus的pod中就可以查看到相关文件在/var/run/secrets/kubernetes.io/serviceaccount/,如下图所示:

/ # ls /var/run/secrets/kubernetes.io/serviceaccount/ -l
total 0
lrwxrwxrwx 1 root root 13 Jan 7 20:54 ca.crt -> ..data/ca.crt
lrwxrwxrwx 1 root root 16 Jan 7 20:54 namespace -> ..data/namespace
lrwxrwxrwx 1 root root 12 Jan 7 20:54 token -> ..data/token
/ # df -h |grep service
tmpfs 7.8G 12.0K 7.8G 0% /var/run/secrets/kubernetes.io/serviceaccount
/
  • 在采集etcd时需要配置相关证书的secret

    kubectl create secret generic etcd-certs --from-file=/etc/kubernetes/pki/etcd/healthcheck-client.crt --from-file=/etc/kubernetes/pki/etcd/healthcheck-client.key --from-file=/etc/kubernetes/pki/etcd/ca.crt -n kube-system

适配4. 强大的relabel能力 做标签截取、变换、静态分片

prometheus relabel说明

  • 文档地址 https://prometheus.io/docs/pr...

应用1:labelmap 在采集cadvisor指标时 对服务发现标签key名字截取

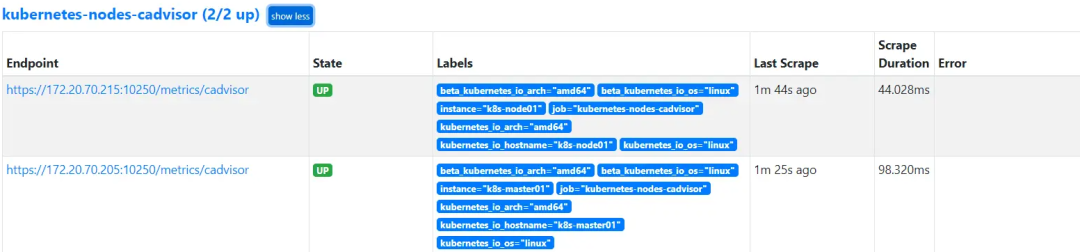

  • 在采集cadvisor时可以看到服务发现源给添加了很多__meta_kubernetes_node_label_开头的标签

  • 但是这些标签名字太长了,需要精简。我们使用如下的relabel配置

relabel_configs:
- separator: ;
regex: __meta_kubernetes_node_label_(.+)
replacement: $1
action: labelmap
  • 以这个标签为例,__meta_kubernetes_node_label_kubernetes_io_os="linux",上面的配置代表匹配_meta_kubernetes_node_label_开头的key,只保留后面的部分,所以在最终的标签看到的就是beta_kubernetes_io_os="linux"

  • labelmap代表匹配到的标签赋值给目标标签

应用2:replace 在采集pod自定义指标 对标签进行赋值

  • 我们在使用pod自定义指标时在pod yaml 的spec.template.metadata.annotations中需要定义三个以prometheus.io开头的配置,分布代表是否需要prometheus采集、metrics暴露的端口、metrics的http path信息,详细配置如下:

    spec:
    selector:
    matchLabels:
    name: fluentd-elasticsearch
    template:
    metadata:
    labels:
    name: fluentd-elasticsearch
    annotations:
    prometheus.io/scrape: 'true'
    prometheus.io/port: '9102'
    prometheus.io/path: 'metrics'
  • 在采集pod自定义指标时采用如下

    relabel_configs:
    - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
    separator: ;
    regex: "true"
    replacement: $1
    action: keep
    - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
    separator: ;
    regex: (.+)
    target_label: __metrics_path__
    replacement: $1
    action: replace
    - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
    separator: ;
    regex: ([^:]+)(?::\d+)?;(\d+)
    target_label: __address__
    replacement: $1:$2
    action: replace
  • 意思是将__meta_kubernetes_pod_annotation_prometheus_io_path赋值给 __metrics_path__

  • 意思是将相关 __meta_kubernetes_pod_annotation_prometheus_io_port赋值给 __address__后面的端口

应用2:keep 做过滤,在采集服务组件endpoint时

  • endpoint资源是暴露一个服务的ip地址和port的列表

  • 代表采用k8s服务发现 endpoint,endpoint会非常多,所以需要过滤apiserver的

kubernetes_sd_configs:
- role: endpoints
  • 过滤手段为 标签 __meta_kubernetes_namespace匹配default并且 __meta_kubernetes_service_name 匹配kubernetes 并且 __meta_kubernetes_endpoint_port_name 匹配https,咋样呢 : keep

relabel_configs:
- source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
separator: ;
regex: default;kubernetes;https
replacement: $1
action: keep
  • k8s 会在default namespace中创建apiserver的 service

    $ kubectl get svc -A |grep  443
    default kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 9d
  • 最后获取到的endpoint转换为采集路径为: https://masterip:6443/metrics

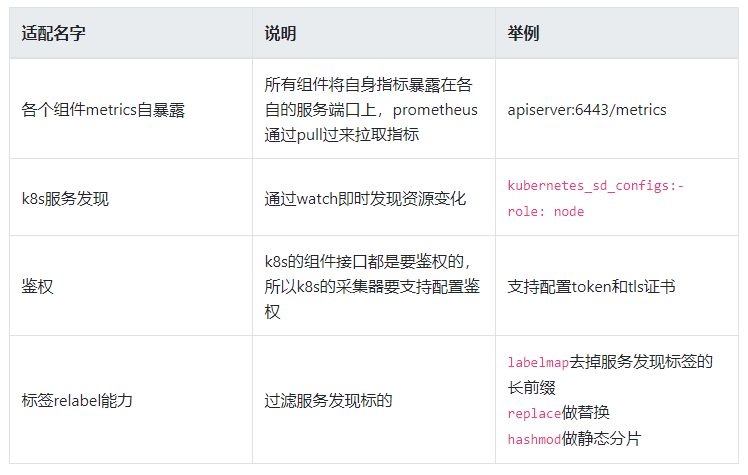

Prometheus为k8s监控做的适配工作:
