移动开发新利器 | 一文深入了解 Flutter 界面开发

2018年6月5日 175点热度 0人点赞 0条评论


阿里妹导读:谈到移动端开发,大家心中肯定会涌现出一系列名词:iOS、Android、Weex,H5... 那为何还使用Flutter?其实,Flutter通过自建绘制引擎,具备与Native媲美的性能指数,且有很好的两端一致性,因此Flutter提供了一种新的可选项。闲鱼宝贝详情页实践上线也证明了这点,可以在性能无损前提下降低iOS&Android开发成本。


本文由闲鱼技术团队出品。它将为你深入介绍Flutter framework关于视图树的创建与管理机制、布局、渲染的原理,以及Flutter布局与渲染相关性能优化的设计思路的文章。同时介绍在使用Flutter开发过程中,遇到的一些坑和相应的解决方案。

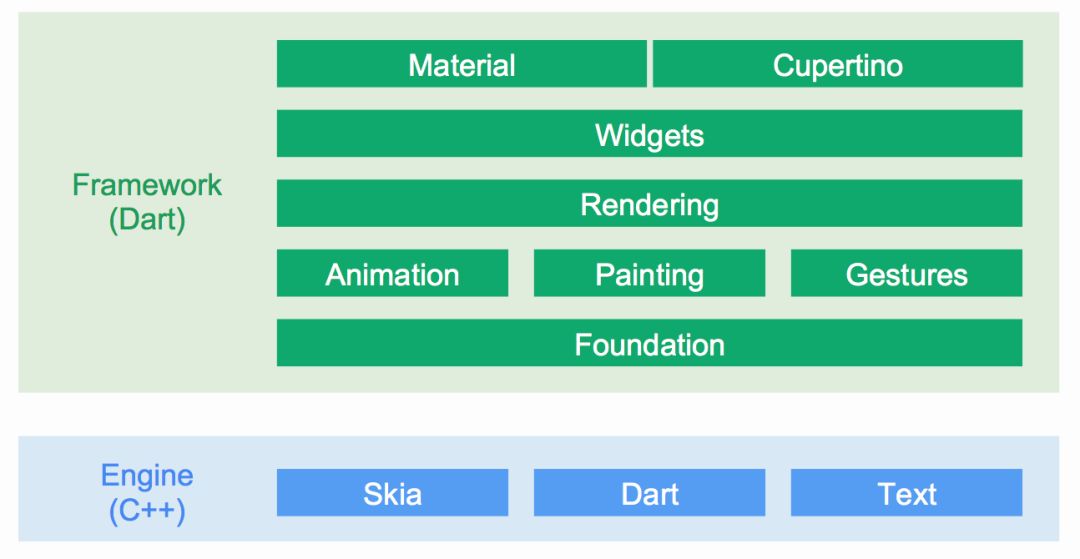

Flutter框架简介





  1. 跨平台应用的框架,没有使用WebView或者系统平台自带的控件,使用自身的高性能渲染引擎(Skia)自绘。

  2. 界面开发语言使用dart,底层渲染引擎使用C, C++。

  3. 组合大于继承,控件本身通常由许多小型、单用途的控件组成,结合起来产生强大的效果,类的层次结构是扁平的,以最大化可能的组合数量。

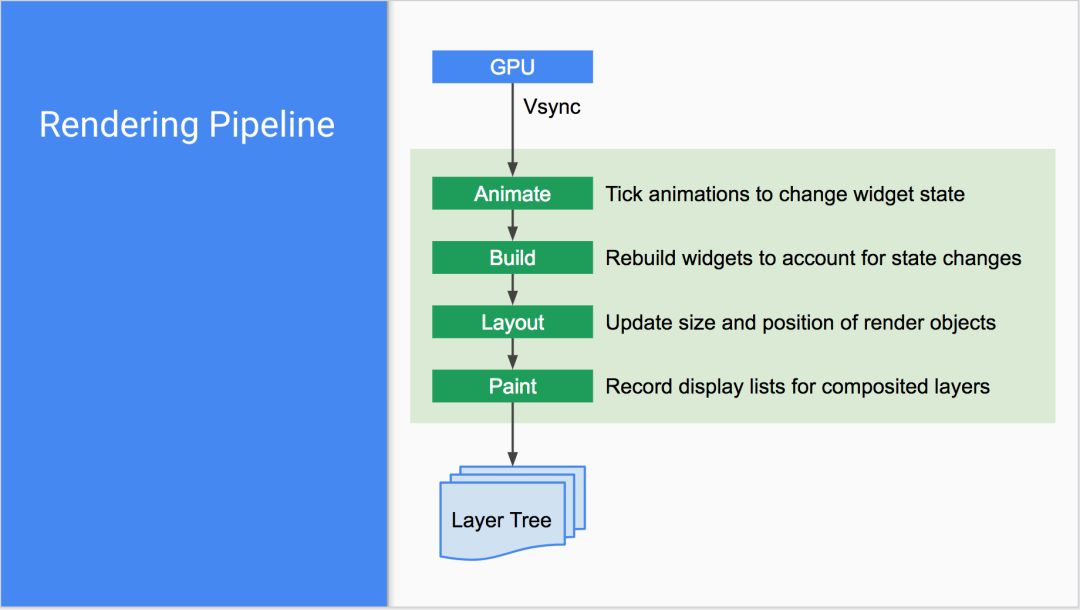

Rendering Pipeline




本文主要介绍build、layout、paint的三个阶段。


视图树

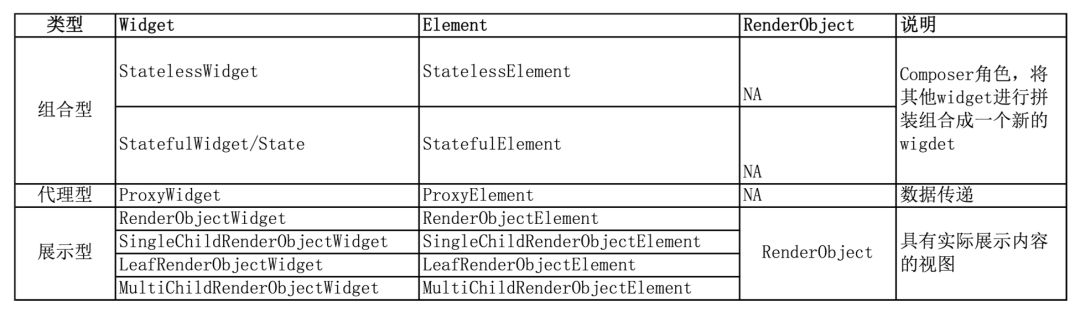

Widget&Element&RenderObject




Flutter视图树包含了三种树,上图只是介绍了三颗树的基础class的对应关系和功能介绍。

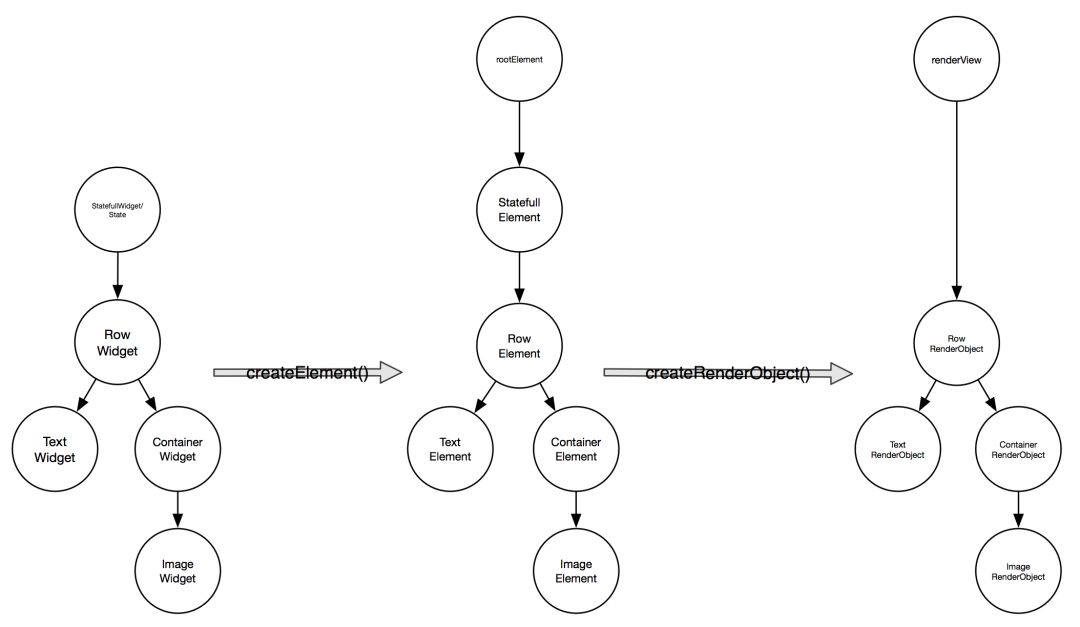

创建树


  1. 创建widget树

  2. 调用runApp(rootWidget),将rootWidget传给rootElement,做为rootElement的子节点,生成Element树,由Element树生成Render树


  • Widget:存放渲染内容、视图布局信息,widget的属性最好都是immutable(如何更新数据呢?查看后续内容)

  • Element:存放上下文,通过Element遍历视图树,Element同时持有Widget和RenderObject

  • RenderObject:根据Widget的布局属性进行layout,paint Widget传人的内容


更新树


★为什么widget都是immutable?


Flutter界面开发是一种响应式编程,主张simple is fast,Flutter设计的初衷希望数据变更时发送通知到对应的可变更节点(可能是一个StatefullWidget子节点,也可以是rootWidget),由上到下重新create widget树进行刷新,这种思路比较简单,不用关心数据变更会影响到哪些节点。


★widget重新创建,element树和renderObject树是否也重新创建?


widget只是一个配置数据结构,创建是非常轻量的,加上Flutter团队对widget的创建/销毁做了优化,不用担心整个widget树重新创建所带来的性能问题,但是renderobject就不一样了,renderobject涉及到layout、paint等复杂操作,是一个真正渲染的view,整个view 树重新创建开销就比较大,所以答案是否定的。


★树的更新规则


  1. 找到widget对应的element节点,设置element为dirty,触发drawframe, drawframe会调用element的performRebuild()进行树重建

  2. widget.build() == null, deactive element.child,删除子树,流程结束

  3. element.child.widget == NULL, mount 的新子树,流程结束

  4. element.child.widget == widget.build() 无需重建,否则进入流程5

  5. Widget.canUpdate(element.child.widget, newWidget) == true,更新child的slot,element.child.update(newWidget)(如果child还有子节点,则递归上面的流程进行子树更新),流程结束,否则转6

  6. Widget.canUpdate(element.child.widget, newWidget) != true(widget的classtype 或者 key 不相等),deactivew element.child,mount 新子树


注意事项:


  1. element.child.widget == widget.build(),不会触发子树的update,当触发update的时候,如果没有生效,要注意widget是否使用旧widget,没有new widget,导致update流程走到该widget就停止了。

  2. 子树的深度变化,会引起子树重建,如果子树是一个复杂度很高的树,可以使用GlobalKey做为子树widget的key。GlobalKey具有缓存功能。


★如何触发树更新


  1. 全局更新:调用runApp(rootWidget),一般flutter启动时调用后不再会调用。

  2. 局部子树更新, 将该子树做StatefullWidget的一个子widget,并创建对应的State类实例,通过调用state.setState() 触发该子树的刷新。


Widget


StatefullWidget vs StatelessWidget


  1. StatelessWidget:无中间状态变化的widget,需要更新展示内容就得通过重新new,Flutter推荐尽量使用StatelessWidget。

  2. StatefullWidget:存在中间状态变化,那么问题来了,widget不是都immutable的,状态变化存储在哪里?Flutter 引入state的类用于存放中间态,通过调用state.setState()进行此节点及以下的整个子树更新。

State 生命周期


  1. initState(): state create之后被insert到tree时调用的

  2. didUpdateWidget(newWidget):祖先节点rebuild widget时调用

  3. deactivate():widget被remove的时候调用,一个widget从tree中remove掉,可以在dispose接口被调用前,重新instert到一个新tree中

  4. didChangeDependencies():

    • 初始化时,在initState()之后立刻调用

    • 当依赖的InheritedWidget rebuild,会触发此接口被调用

  5. build():

    • After calling [initState].

    • After calling [didUpdateWidget].

    • After receiving a call to [setState].

    • After a dependency of this [State] object changes (e.g., an[InheritedWidget] referenced by the previous [build] changes).

    • After calling [deactivate] and then reinserting the [State] object into the tree at another location.

  6. dispose():Widget彻底销毁时调用

  7. reassemble(): hot reload调用


注意事项:


  1. A页面push一个新的页面B,A页面的widget树中的所有state会依次调用deactivate(), didUpdateWidget(newWidget)、build()(这里怀疑是bug,A页面push一个新页面,理论上并没有将A页面进行remove操作),当然从功能上,没有看出来有什么异常。

  2. 当ListView中的item滚动出可显示区域的时候,item会被从树中remove掉,此item子树中所有的state都会被dispose,state记录的数据都会销毁,item滚动回可显示区域时,会重新创建全新的state、element、renderobject。

  3. 使用hot reload功能时,要特别注意state实例是没有重新创建的,如果该state中存在一下复杂的资源更新需要重新加载才能生效,那么需要在reassemble()添加处理,不然当你使用hot reload时候可能会出现一些意想不到的结果,例如,要将显示本地文件的内容到屏幕上,当你开发过程中,替换了文件中的内容,但是hot reload没有触发重新读取文件内容,页面显示还是原来的旧内容。


数据流转


★从上往下

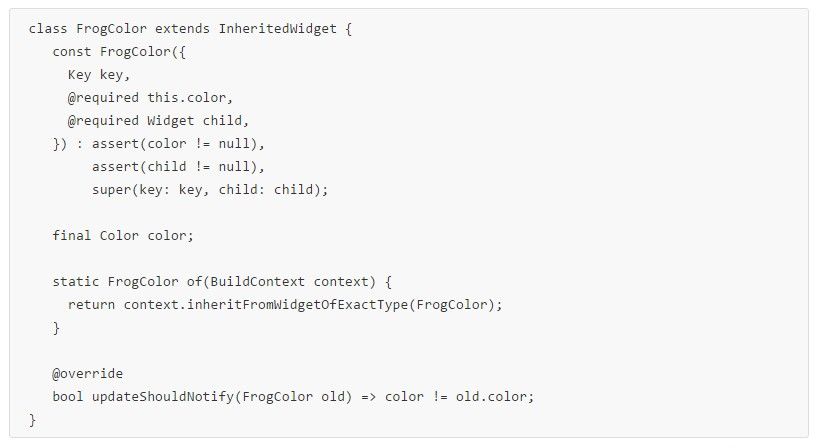

数据从根往下传数据,常规做法是一层层往下,当深度变大,数据的传输变的困难,Flutter提供InheritedWidget用于子节点向祖先节点获取数据的机制,如下例子:



child及其以下的节点可以通过调用下面的接口读取color数据:

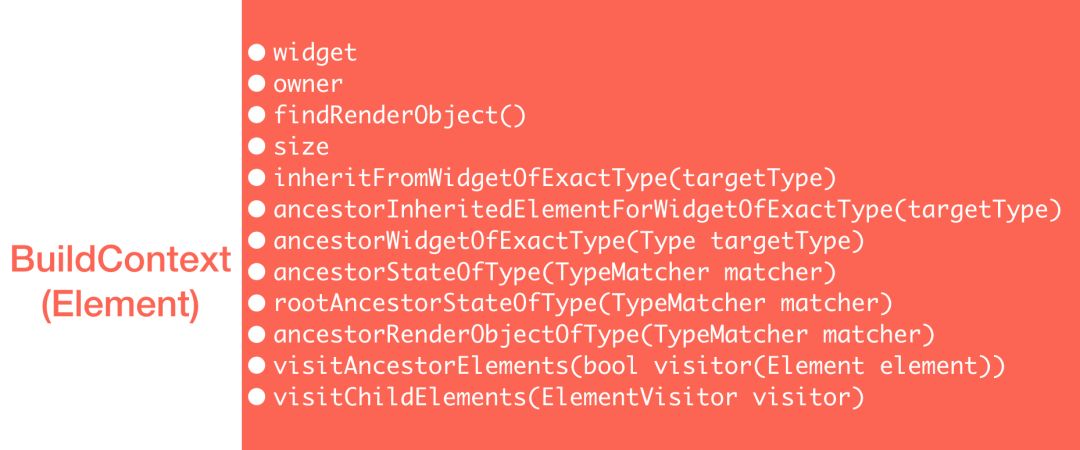

说明:BuildContext 就是Element的一个接口类




context.inheritFromWidgetOfExactType(FrogColor)其实是通过context/element往上遍历树,查找到第一个FrogColor的祖先节点,取该节点的widget对象。


★从下往上


子节点状态变更,向上上报通过发送通知的方式


  • 定义通知类,继承至Notification

  • 父节点使用NotificationListener 进行监听捕获通知

  • 子节点有数据变更调用下面接口进行数据上报图片


★闲鱼Flutter的界面框架设计




Layout


★Size 计算

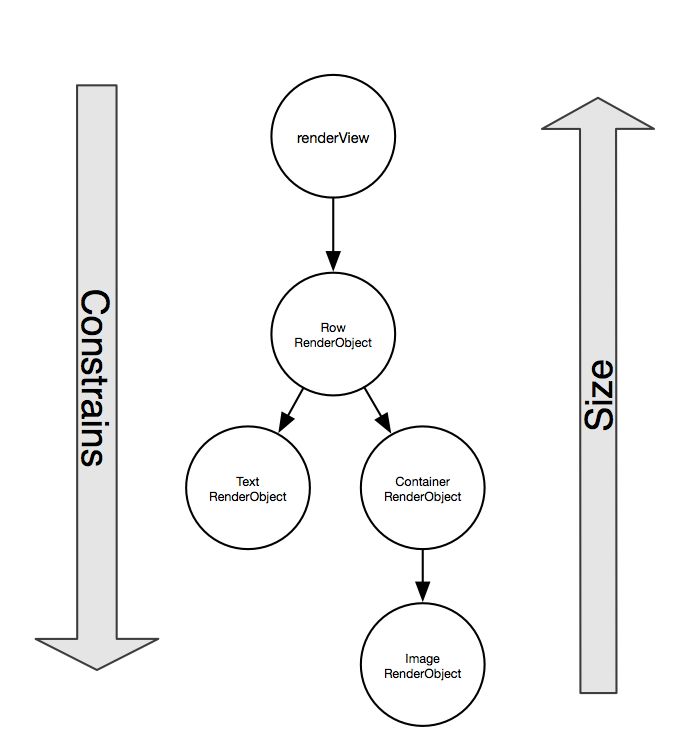

parent传入约束条件,在dramframe的layout阶段,child根据自身的渲染内容返回size。


问题:在build()阶段获取不到size,很多时候需要提前知道部分widget size来进行布局,解决方案当widget 在对应renderobject的layout阶段之后,发送一个LayoutChangeNotification,参考SizeChangedLayoutNotifier class,但是SizeChangedLayoutNotifier没有上报init layout size,可以自己参考这个实现封装一个Notifier。


★Offset 计算

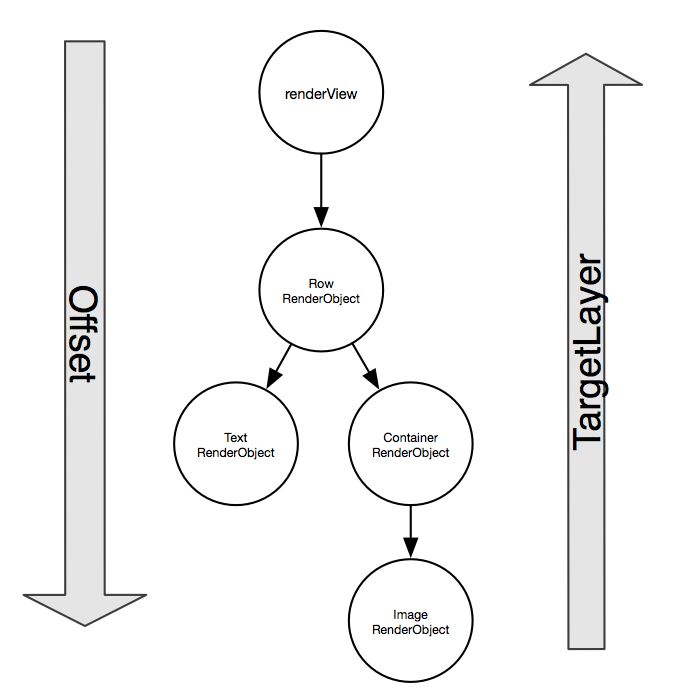

  1. renderObject拿到计算好的size,再加上一些布局属性(align、paddig)等,计算child相对parent的offset。

  2. offset存放在每个child renderObject的BoxParentData中。

  3. 当parent拥有mutil children时,BoxParentData还用来存children兄弟节点之间的遍历顺序。


★Relayout boundary


renderObject在layout阶段做了Relayout boundary的优化,当子树进行relayout时,满足下面三种中的一种:


  • parentUsesSize == false

  • sizedByParent == true

  • constraints.isTight


那么该renderObject设置为Relayout boundary,也就是该renderObject的重新layout不触发parent的layout,一般情况下开发人员不需要关心Relayout boundary,除非是使用CustomMultiChildLayout。


Paint


★Layer


iOS的每一个UIView都有一个layer,Flutter的render object不一定存在layer,一般情况下一个renderObject子树都渲染在一个layer上,那么什么renderObject具有layer,子renderObject怎么渲染到这个layer?


1.当一个renderObject的图片或者

图片,renderOject会有对应的compositing layer。

2.子renderObject会对目标layer返回对应的offsetLayer, 目标compositing layer再根据offset合成一个渲染的纹理buffer。



★Repaint Boundary


类似Relayout boundary,Paint阶段也有Repaint Boundary,目的和layout一样,就是对应子树的paint不会导致外部的repaint,但是Relayout boundary需要开发人员自己设置,使用RepaintBoundary widget进行设置,ListView在渲染的item默认都是使用了RepaintBoundary,显而易见ListView的children之间都是相互独立的。Flutter建议复杂的image渲染使用RepaintBoundary,image的渲染需要io操作,然后解码,最后渲染,使用RepaintBoundary可以进行gpu的缓存,但是不一定就会缓存,engine会判断这个image是否足够复杂,毕竟gpu缓存还是非常珍贵的,同时RepaintBoundary还会对一些反复渲染的layer进行缓存处理(反复渲染3次及以上,这个是Flutter的视频中提到的)。


结语


Flutter还处于Beta阶段,有些界面编程的接口设计还不够成熟,相比iOS和安卓生态还很不成熟,需要我们共同的创建,Flutter提供的调试工具相比一开始接触的时候,已经完善很多,让我们给Flutter更多的耐心和包容,期待Flutter越来越完善。

闲鱼技术团队诚聘研发、测试,共同探索Flutter、tensorflow、无人化,打造有趣的共享经济平台。期待你的加入!


简历投递方式:[email protected]

参考资料

  • https://github.com/flutter/flutter

  • https://github.com/flutter/engine

  • https://flutter.io/
