从iOS视角解密React Native中的线程

2017年1月16日 298点热度 0人点赞 0条评论

作者简介: 彭飞,58 同城 iOS 客户端架构师。专注于新技术的研发,主要负责 App 端组件化架构以及性能优化,并已推广 React Native 在 58 同城 App 中业务场景的应用。

在 iOS 开发中,一谈到线程管理,肯定离不开 GCD(Grand Central Dispatch)与 NSOperation/NSOperationQueue 技术选型上的争论。关于这两者普遍的观点为:GCD 较轻量,使用起来较灵活,但在任务依赖、并发数控制、任务状态控制(线程取消/挂起/恢复/监控)等方面存在先天不足;NSOperation/NSOperationQueue 基于 GCD 做的封装,使用较重,在某些情景下性能不如 GCD,但在并发环境下复杂任务处理能很好地满足一些特性,业务扩展性较好。

但是 RN 在线程管理是如何选用 GCD 和 NSOperation 的?带着此问题,一起从组件中的线程、JSBundle 加载中的线程以及图片组件中的线程三个方面,逐步看看其中的线程管理细节。

组件中的线程

组件中的线程交互

RN 的本质是利用 JS 来调用 Native 端的组件,从而实现相应的功能。由于 RN 的 JS 端只具备单线程操作的能力,而 Native 端支持多线程操作,所以如何将 JS 的单线程与 Native 端的多线程结合起来,是 JS 与 Native 端交互的一个重要问题。图 1,直观展示了 RN 是如何处理的。


图 1 JS 调用 Native 端

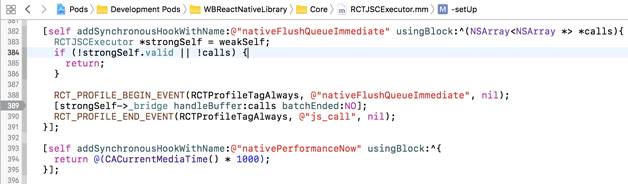

先从 JS 端看起,如图 1 所示,JS 调用 Native 的逻辑在 MessageQueue.js 的 _nativeCall 方法中。在最小调用间隔(MIN_TIME_BETWEEN_FLUSHES_MS=5ms)内,JS 端会将调用信息存储在 _queue 数组中,通过global. nativeFlushQueueImmediate 方法来调用 Native 端的功能。global.nativeFlushQueueImmediate 方法在 iOS 端映射的是一个全局的 Block,如图 2 所示。


图 2 global.nativeFlushQueueImmediate 方法映射

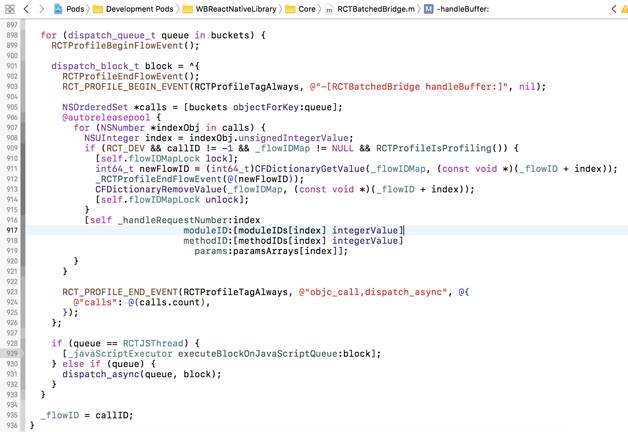

nativeFlushQueueImmediate 在这里只是做了一个中转,功能的实现是通过调用 RCTBatchedBridge.m 中的 handleBuffer 方法,具体代码如图 3 所示。在 handleBuffer 中针对每个组件使用一个 queue 来处理对应任务。其中,这个 queue 是组件数据 RCTModuleData 中的属性 methodQueue,后文会详细介绍。


图 3 handleBuffer 方法调用

从上面的代码追踪可以看出,虽然 JS 只具备单线程操作的能力,但通过利用 Native 端多线程处理能力,仍可以很好地处理 RN 中的任务。回到刚开始抛出的议题,RN 在这里用 GCD 而非 NSOperationQueue 来处理线程,笔者认为主要原因有:

  • GCD 更加轻量,更方便与 Block 结合起来进行线程操作,性能上优于 NSOperationQueue 的执行;

  • 虽然 GCD 在控制线程数上有缺陷,不如 NSOperationQueue 有直接的 API 可以控制最大并发数,但由于 JS 是单线程发起任务,在 5ms 内会积累的任务数创造的并发不高,不用考虑最大并发数带来的 CPU 性能问题。

  • 关于线程依赖的处理,由于 JS 端是在同一个线程顺序执行任务的,而在 Native 端对这些任务进行了分类(后文会有叙述),针对同类别任务在同一个 FIFO 队列中执行。这样的应用场景及 Native 端对任务的分类处理,规避了线程依赖的复杂处理。

组件中线程自定义

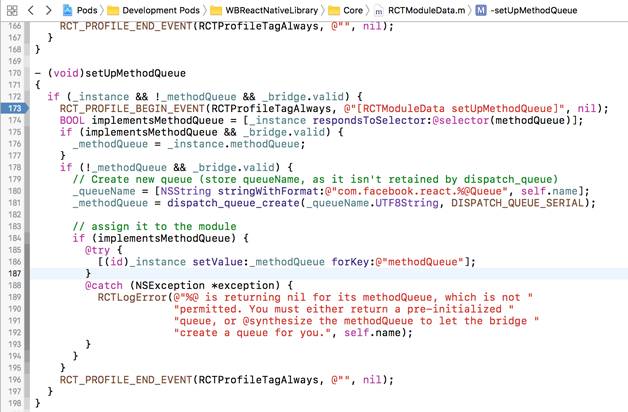

前文提到了 Native(iOS)端处理并发任务的线程是 RCTModuleData 中的属性 methodQueue。RCTModuleData 是对组件对象的实例(instance)、方法(methods)、所属线程(methodQueue)等方面的描述。每一个 module 都有个独立的线程来管理,具体线程的初始化在 RCTModuleData 的 setUpMethodQueue 中进行设置,详细代码可见图 4。


图 4 线程自定义

图 4 中的 174 行至 177 行是开放给组件自定义线程的接口。如果组件实现了 methodQueue 方法,则获取此方法中设置的queue;否则默认创建一个子线程。问题来了,既然可以自定义线程,那 RN 中内置组件是如何定义的,对开发过程中的自定义组件在设置线程的时候需要注意什么?

图 5 是本地项目中实现 methodQueue 的组件,除去以 RCTWB 开头的自定义组件,其它都是系统自带的。通过查看每一个组件 methodQueue 方法的实现,发现有的是在主线程执行,有的是在 RCTJSThread 中执行,表 1 所示的是其中主要系统组件的具体情况。

表 1 RCTJSThread 中的主要系统组件一览果
图 5 本地项目中实现 methodQueue

RCTJSThread

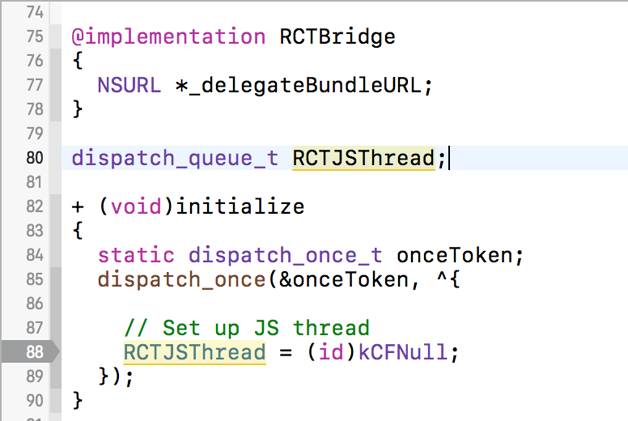

RCTJSThread 是在 RCTBridge 中定义的一个私有属性,如图 6 所示。

图 6 RCTJSThread 定义

RCTJSThread 的类型是 dispatch_queue_t,它是 GCD 中管理任务的队列,与 block 联合起来使用。一个 block 封装一个特定的任务,dispatch_queue_t 一次执行一个 block,相互独立的 dispatch_queue_t 可以并发执行 block

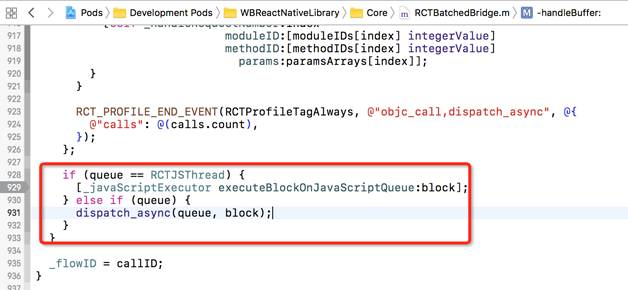

RCTJSThread 的初始化比较有意思,并没有采用 dispatch_queue_create 来创建一个 queue 实例,而是指向 KCFNull。我在整个源代码里全局搜了一下,没有其他的地方对 RCTJSThread 进行初始化。事实上,RCTJSThread 在设计上不是用来执行任务的,而是用来进行比较的,看图 7 中的代码。


图 7 RCTJSThread 设计

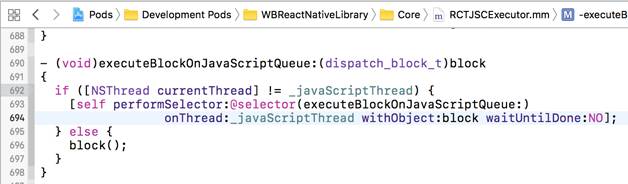

RCTBatchedBridge.m 中的 handleBuffer 是处理 JS 向 Native 端的事件请求的。在第 928 行,如果一个组件中定义的 queue 是 RCTJSThread,则在 JSExecutor 中执行 executeBlockOnJavaScriptQueue: 方法,具体执行代码如图 8 所示。

图 8 执行 executeBlockOnJavaScriptQueue: 方法

_javaScriptThread 是一个 NSThread 对象,看到这里才知道真正具备执行任务的是这里的 JavaScriptThread,而不是前面的 RCTJSThread。在 handBuffer 方法中之所以用 RCTJSThread,而不用 nil 替代,我的看法是为了可读性和扩展性。可读性是指如果在各个组件中将当前线程对象设置为 nil,使用者会比较迷惑;扩展性是指如果后面业务有扩展,发现根据 nil 比较不能满足需求,只需修改 RCTJSThread 初始化的地方,业务调用的地方完全没有感知。

RCTUIManagerQueue

RN 的 UI 组件调用都是在 RCTUIManagerQueue 完成的,关于它的创建如图 9 所示。

图 9 创建 RCTUIManagerQueue 代码

由于苹果在 iOS 8.0 之后引入了 NSQualityOfService,淡化了原有的线程优先级概念,所以 RN 在这里优先使用了 8.0 的新功能,而对 8.0 以下的沿用原有的方式。但不论用哪种方式,都保证 RCTUIManagerQueue 在并发队列中优先级是最高的。到这里或许有疑问了,UI 操作不是要在主线程里操作吗,这里为什么是在一个子线程中操作?其实在此执行的是 UI 的准备工作,当真正需要把 UI 元素加入主界面,开始图形绘制时,才需要在主线程里操作,具体代码见图 10。


图 10 UI 操作代码

这里 RCTUIManagerQueue 是一个先进先出的顺序队列,保证了 UI 的顺序执行不出错,但这里是把 UI 的一些需要准备的工作(比如计算 frame)放在一个子线程里面操作完成后,再统一提交给主线程进行操作的。这个过程是阻塞的,针对一些低端机型渲染复杂界面,会出现打开 RN 页面的一段空白页面的情况,这是 RN 需要优化的一个地方。

前面介绍了组件中线程的相关情况,针对平常开发中的自定义组件,有以下两点需要关注:

  • 如果不通过 methodQueue 方法设定具体的执行队列(dispatch_queue_t),则系统会自动创建一个默认线程,线程名称为 ModuleNameQueue;

  • 对同类别组件进行划分,采用相同的执行队列(比如系统 UI 组件都是在 RCTUIManagerQueue 中执行)。这样有两点好处,一是为了控制组件执行队列的无序生长,二也可以控制特殊情况下的线程并发数。

JSBundle 加载中的线程操作

前面叙述的组件相关的线程情况,从业务场景方面来看,略显简单,下面将介绍一下场景复杂点的线程操作。

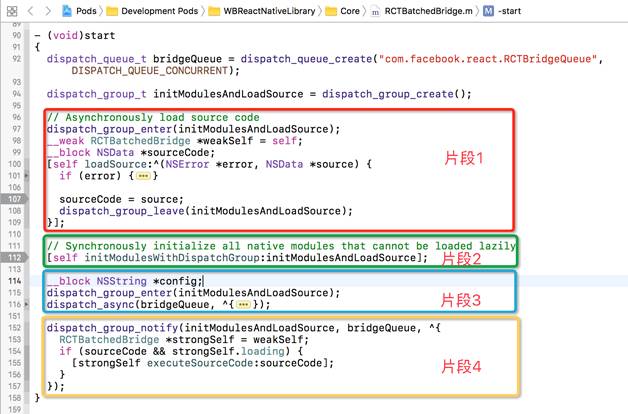

React Native 中加载过程业务逻辑比较多,需要先将 JSBundle 资源文件加载进内存,同时解析 Native 端组件,将组件相关配置信息加载进内存,然后再执行 JS 代码。图 11 所示的 Native 端加载过程代码,在 RCTBatchedBridge.m 的 start 方法中。其中片段 1 是将 JSBundle 文件加载进内存,片段 2 是初始化 RN 在 Native 端组件,片段 3 是设置 JS 执行环境以及初始化组件的配置,片段 4 是执行 JS 代码。这 4 个代码片段对应 4 个任务,其中任务 4 依赖任务 1/2/3,需要在它们全部执行完毕后才能执行。任务 1/3 可以并行,没有依赖关系。任务 3 依赖任务 2,需要任务 2 执行完毕后才能开始执行。


图 11 Native 端加载过程代码

为控制任务 4 和任务 1/2/3 之间的依赖关系,定义了 dispatch_group_t initModulesAndLoadSource 管理依赖;而任务 3 依赖任务 2 是采取阻塞的方式。下面分别看各个任务中的处理情况。

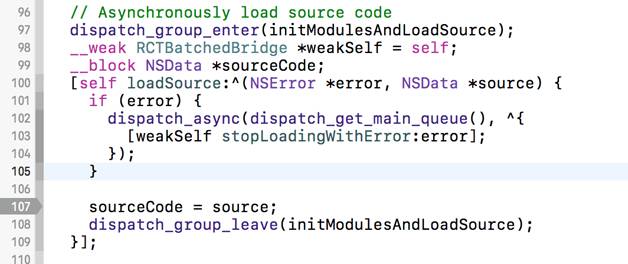

先看片段 1 的代码,如图 12 所示。


图 12 片段 1 代码

dispatch_group_enter(group);dispatch_async(queue, ^{
  dispatch_group_leave(group);
});

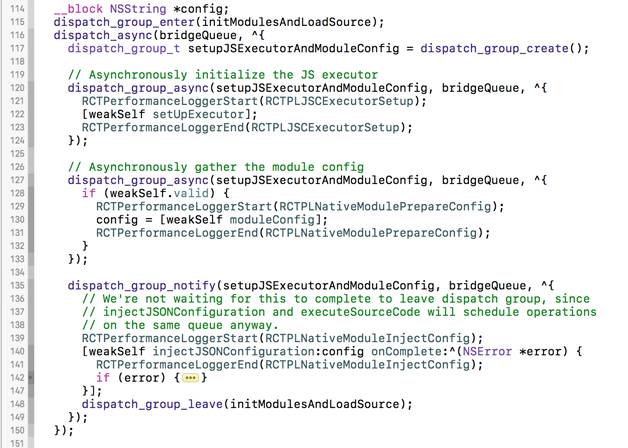

但这里并没有使用 dispatch_async,而是采用默认的同步方式。具体原因在于 loadSource 中有一部分属性是下一个队列需要使用到的,这部分属性的初始化需要在这个队列中进行阻塞的同步执行。LoadSource 方法中有一部分逻辑是异步的,这部分数据可以在 initModulesAndLoadSource 的 group 合并的时候处理。 片段 2 的处理比较简单,跳过直接看片段 3 的代码,如图 13 所示。


图 13 片段 3 代码详情

片段 3 中的任务是又一个复合任务,由一个新的 group(setupJSExecutorAndModuleConfig)来管理依赖。有两个并发任务,初始化 JS Executor(119-124 行)和获取 module 配置(127-133 行)。这两个并发任务都放在并发队列 bridgeQueue 中执行,完成后进行合并处理(135-150 行)。需要注意的是片段 3 中采用 dispatch_group_async(group, queue, ^{ });来执行队列中的任务,其效果与前文叙述的 dispatch_group_enter/dispatch_group_leave 相同。

从上面的分析可以看出,GCD 利用 dispatch_group_t 可以很好地处理线程间的依赖关系。里面的线程操作虽不能像前文中组件的线程对开发有直接帮助,但是一个很好的利用 GCD 解决复杂任务的实例。

图片中的线程

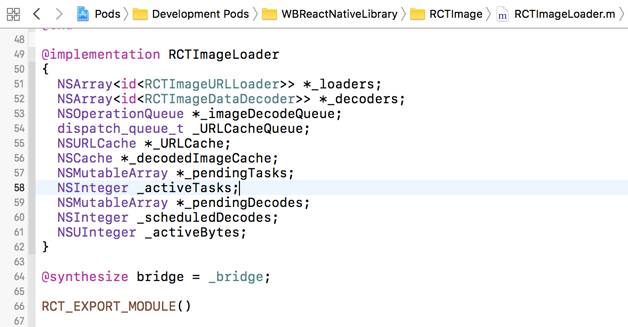

看过 SDWebImage 的源码的同学知道,SDWebImage 采用的是 NSOperationQueue 来管理线程。但是 RN 在 image 组件中并没有采用 NSOperationQueue,还是一如继往地使用 GCD,有图 14 为证。眼尖的同学会发现图中明明有一个 NSOperationQueue 变量 _imageDecodeQueue,这是干什么用的?有兴趣可以在工程中搜索一下这个变量,除了在这里定义了一下,没有在其他任何地方使用。


图 14 NSOperationQueue or GCD?

我猜当时作者是不是也在纠结要不要使用 NSOperationQueue,而决定用 GCD 之后忘了删掉这个变量。

既然决定了使用 GCD,就需要解决两个棘手的问题,控制线程的并发数以及取消线程的执行。这两个问题也是 GCD 与 NSOperationQueue 进行比较时谈论最多的问题,且普遍认为当有此类问题时,需要弃 GCD 而选 NSOperationQueue。下面就来叙述一下 RN 中是如何来解决这两个问题的。

最大并发数的控制

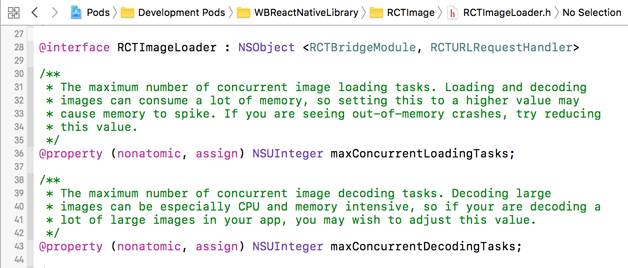

首先是控制线程的并发数。在 RCTImageLoader 中有一个属性 maxConcurrentLoadingTasks,如图 15 所示。除此之外,还有一个控制图片解码任务的并发数 maxConcurrentDecodingTasks。加载图片和解码图片是一项非常耗内存/CPU 的操作,所以需要根据业务需求的具体情况来灵活设定。


图 15 maxConcurrentLoadingTasks 属性

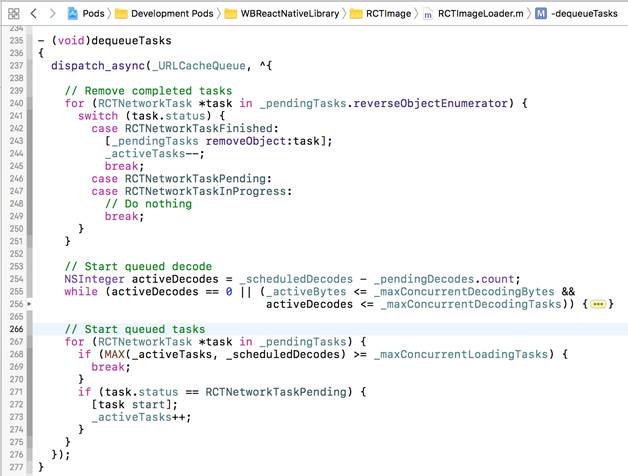

控制线程的最大并发数的逻辑在 RCTImageLoader 的 dequeueTasks 方法中,如图 16 所示。并发任务存储在数组_pendingTasks 中,当前进行中的任务数存储在 _activeTasks 中。由于不能像 NSOperationQueue 中的任务一样,执行完毕后就被自动清除,在这里需要手动清除已经执行完毕的任务,将任务从 _pendingTasks 中移除,并改变并发任务数,具体在代码的 240 行至 251 行。


图 16 dequeueTasks 方法定义

接下来看控制任务的执行代码,在 267 行至 276 行。遍历需要执行的任务数组,如果规定的条件超过了最大并发任务数,中断操作;否则直接执行任务,同时将计数器加 1。由于所有任务都是在 _URLCacheQueue 这个顺序队列中执行的,且一次只能执行一个任务,所以并发的实现是在 RCTNetworkTask 中进行的,有兴趣的同学可以深入看看。

进展到这里,最大并发数的控制还有一个关键任务没有完成,就是如何保证加入队列中的任务能全部完成。具体操作分为三个方面:首先是在加载图片的入口方法中有一次调用,如图 17 所示。


图 17 图片加载入口方法中的调用

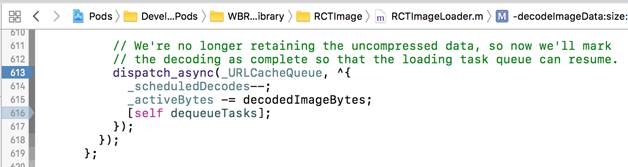

其次,需要处理等待任务。比如当前队列中已经有了最大并发数个任务了,下一个任务过来的时候只能暂时加入队列等待了。如果后续没有事件来调用 dequeueTasks 方法,超过最大并发数之外的任务将会得不到执行。一个通用的做法是用一个定时器来维持,定时扫描任务队列来执行任务。但是 RN 里面借助了图片渲染的逻辑巧妙地避开了这个,即在解码完成时调用一次dequeueTasks 方法,这时候能保证等待任务能全部执行完毕,具体如图 18 所示代码。


图 18 解码完成,调用 dequeueTasks 方法

最后,还有一种情况,即在线程取消的时候也需要调用一次 dequeueTasks 方法,来保证线程取消的情况下任务也能继续完成。这样综合上述三种情况的调用,加入队列中的任务都能全部执行完毕了。

线程的取消

如果说上面的最大并发数的控制还可以有方法自定义实现,但是线程的取消一直是 GCD 中无法做到的,只能通过 NSOperation 的接口来实现。上文提到了加载图片并发操作是在 RCTNetworkTask 中实现的,而 RCTNetworkTask 调用的是 RN 中 RCTNetwork 中的代码,先来简单介绍一下 RCTNetwork 的实现。

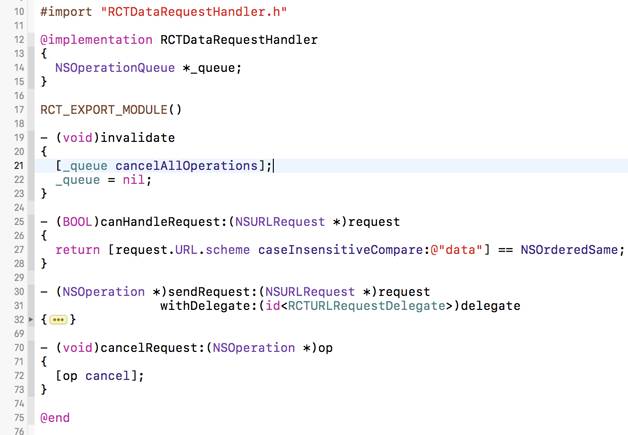

图 19 所示的是与图片访问相关的实现类 RCTDataRequestHandler。可以看出,数据访问的任务是用 NSOperationQueue 来管理的,线程的取消是调用 NSOperation 的 cancel 方法来执行的。后面介绍到的图片下载任务的取消即基于此。


图 19 RCTDataRequestHandler 实现

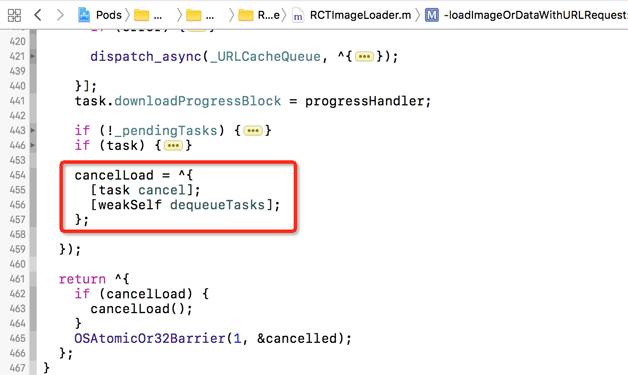

回到图片组件中的线程取消上来。在 RCTImageLoader 的加载/解码图片的方法中返回参数为任务取消 block:RCTImageLoaderCancellationBlock。Block 的具体实现在每一个方法中,以 loadImageWithURLRequest 为例,如图 20 所示。[task cancel]调用的是上述的 NSOperation 的 cancel 方法。

图 20 取消加载

至此,RN 在优先使用 GCD 的情况下,完成了图片组件中的线程相关逻辑。还是回到最开始讨论的话题,GCD 在控制任务状态,比如取消、悬挂、等待、监控线程等,目前采取自定义方法没有很好的方式实现,还得借助于 NSOperation。而在控制最大并发数方面,RN 提供了一个很好的自定义实现的例子,值得学习。

结语

本文从组件、JSBundle 加载、图片中的线程三个方面,对 RN 的源代码实现,以具体的实例,叙述了 RN 中线程管理的详细情况。这三个例子,从技术实现上,复杂度逐步增加,覆盖了线程中任务依赖、最大并发数的控制、线程取消等经典讨论点。特别是在任务依赖、最大并发数的控制上,给我们呈现了用 GCD 来解决的一个很好的实例。
