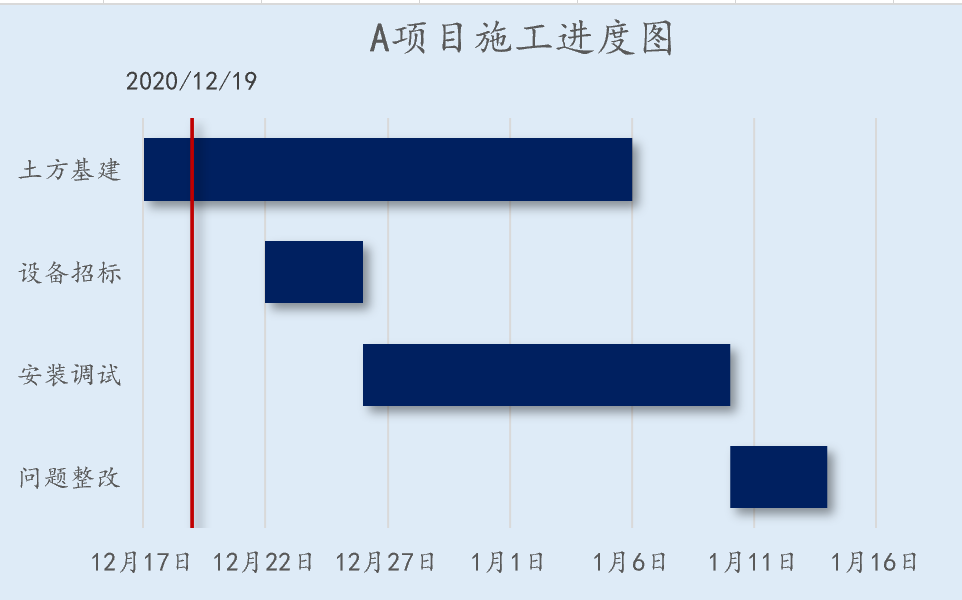

项目进度图，也叫甘特图、横道图，主要用来显示各个项目随着时间进展的情况。

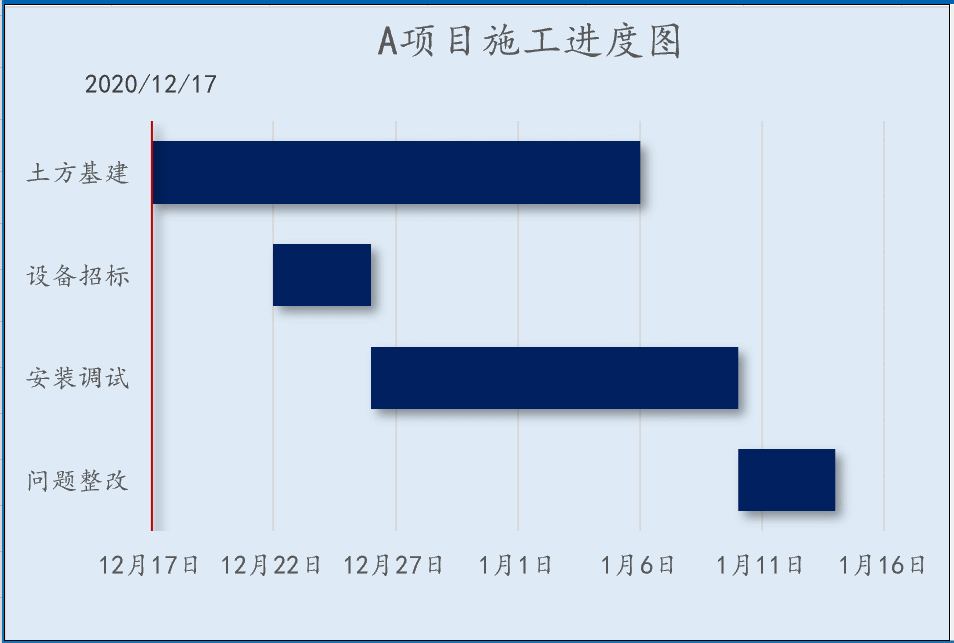

如下图所示，整个项目进度看起来是不是非常直观呢？
接下来咱们就分享项目进度图的制作。

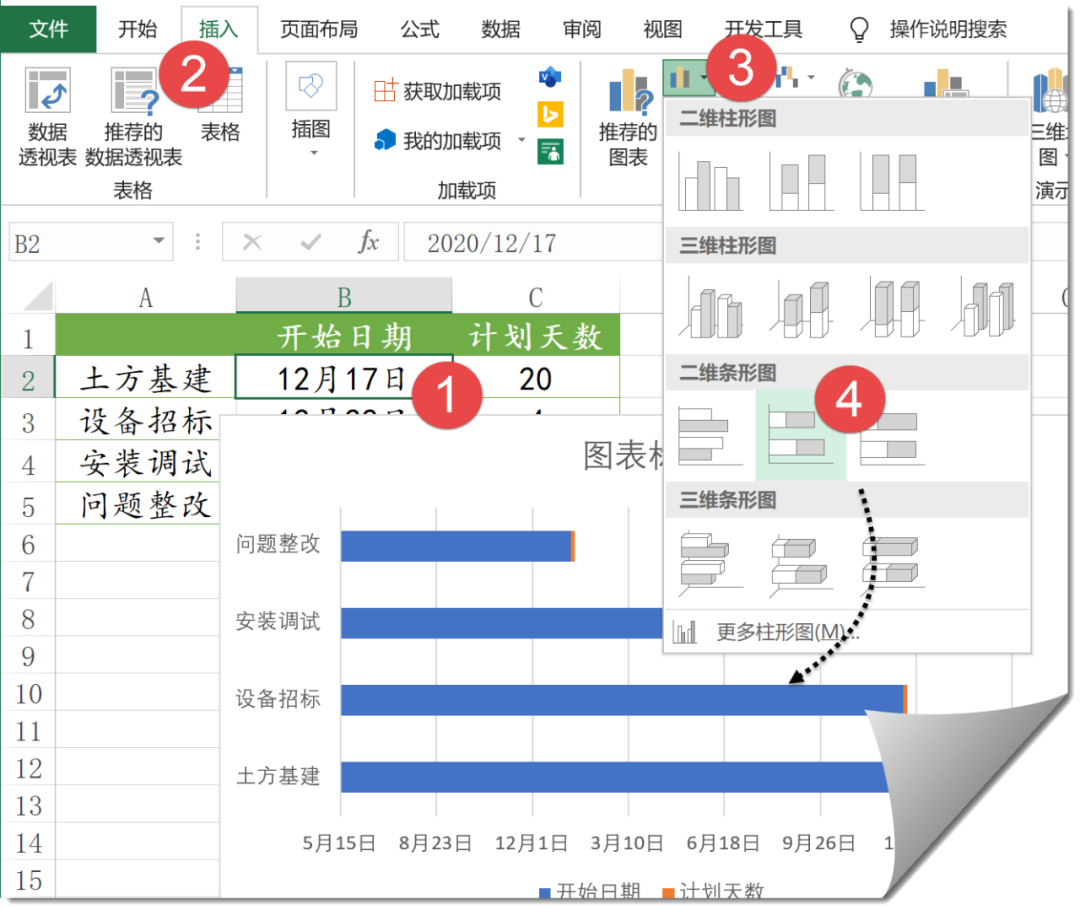

步骤1 插入条形图

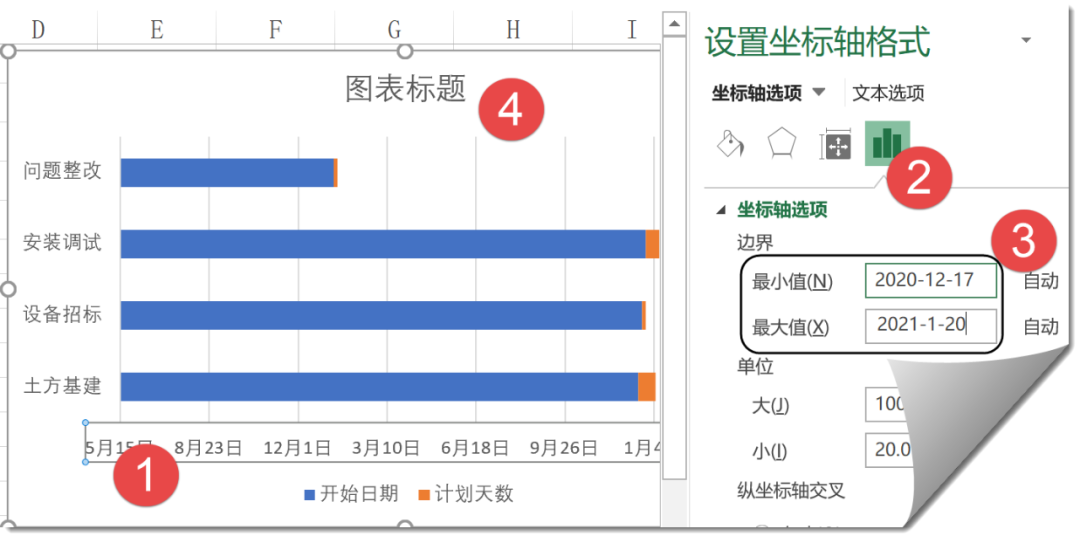

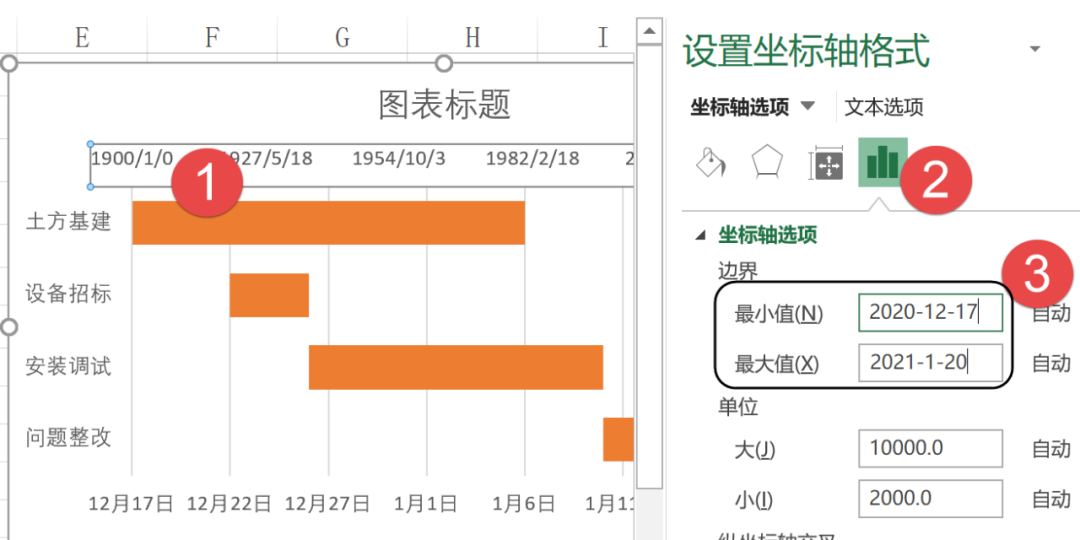

步骤2 双击水平轴，根据实际的项目起始日期范围来设置最大值和最小值。

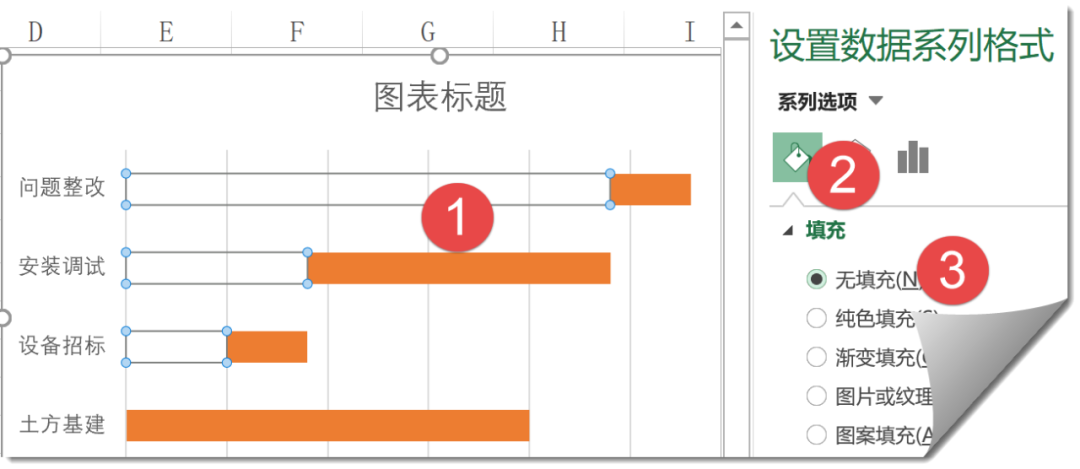

步骤3 单击“开始日期”系列，设置为无填充。

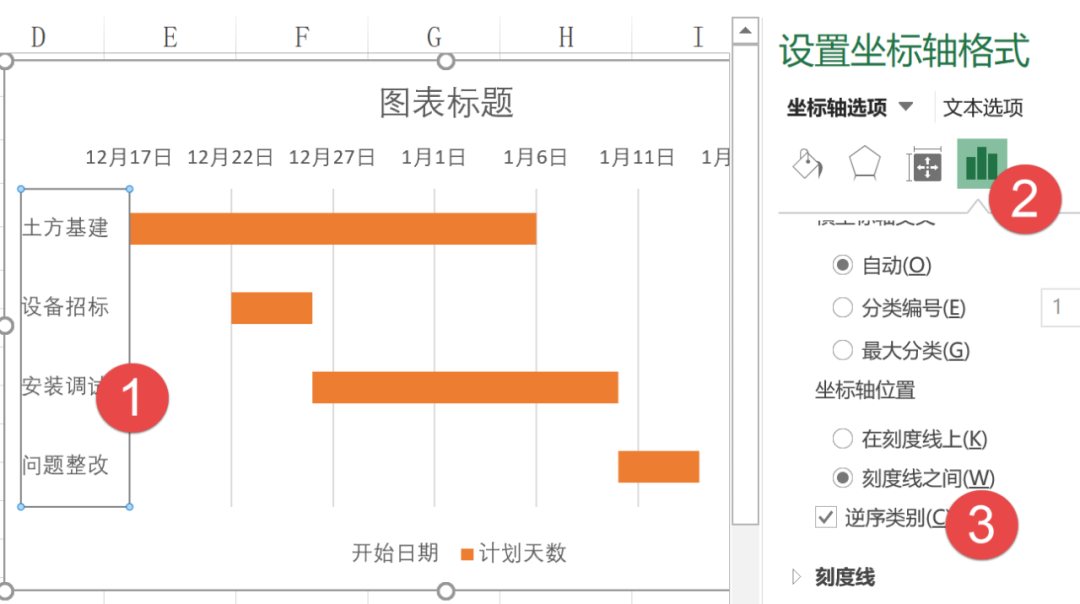

步骤4 条形图中的顺序和数据源中的顺序相反，咱们单击垂直轴，设置为逆序类别。

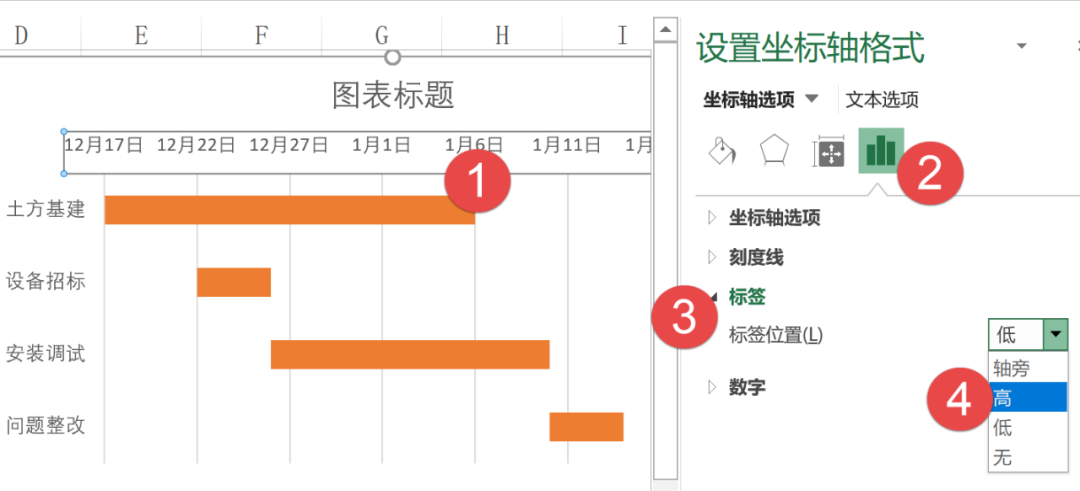

步骤5 设置逆序类别后，水平轴标签会跑到图表上面了。单击水平轴标签，设置标签位置为“高”，使其在图表底部显示。

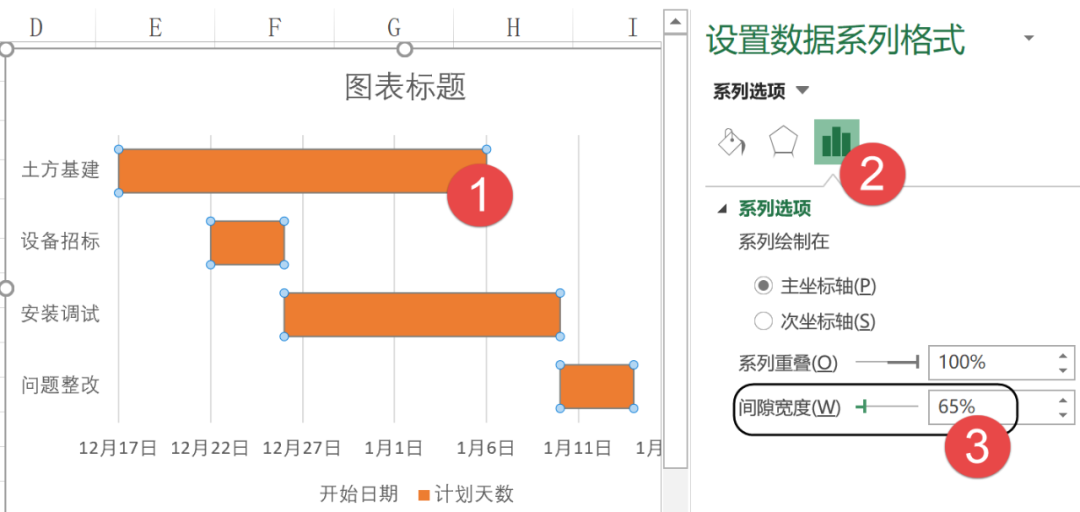

步骤6 单击“计划天数”系列，设置间隙宽度为65%左右，使柱子看起来不至于太瘦。
关键步骤到了，咱们要添加一个散点图，来制作图表中的今日线。

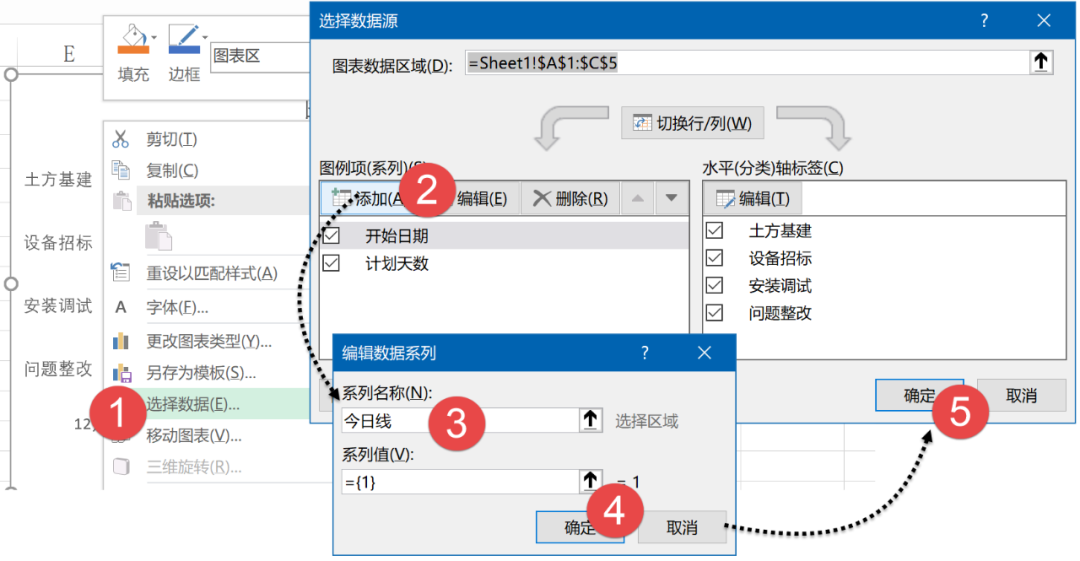

步骤7 右键单击图表→选择数据。在【选择数据】对话框中单击【添加】按钮，将系列名称命名为“今日线”。

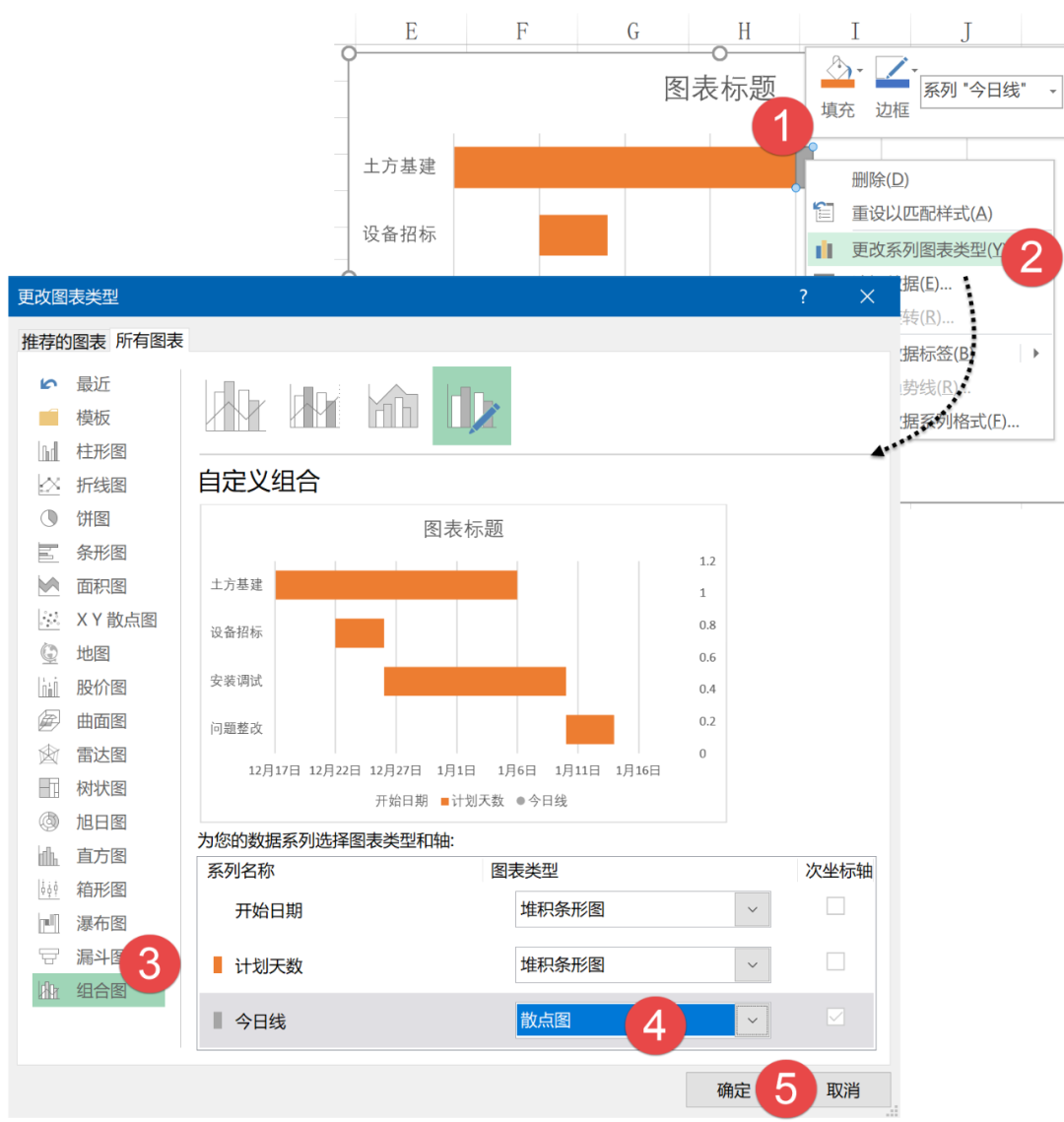

步骤8 右键单击刚刚添加的数据系列→【更改系列图表类型】。在【更改图表类型】对话框中选择“散点图”。
步骤9 接下来为散点图指定数据。

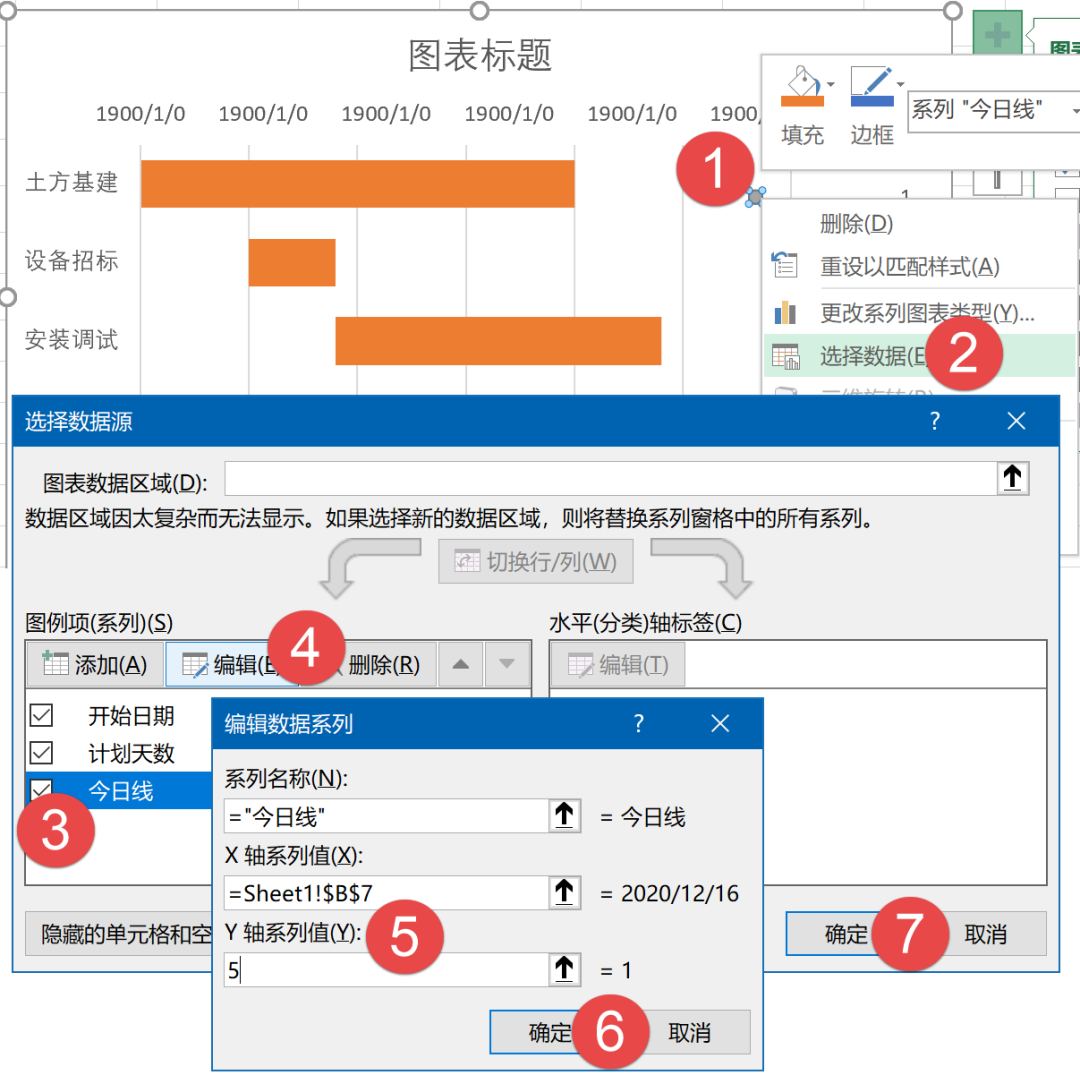

右键单击图表→【选择数据】，在【选择数据源】对话框中单击选中“今日线”系列，再单击【编辑】按钮，x轴系列值选择B7单元格中的今日日期，Y轴设置为5。
因为咱们的数据有4个项目，希望将散点图显示的高一些，所以设置成5。实际操作时可根据你的实际数据项目再加上1即可。
步骤9 由于添加的散点图默认在次坐标轴，因此还要设置一下次要横坐标轴的最大、最小值和刚刚咱们设置的主要横坐标轴最大最小值范围相同。

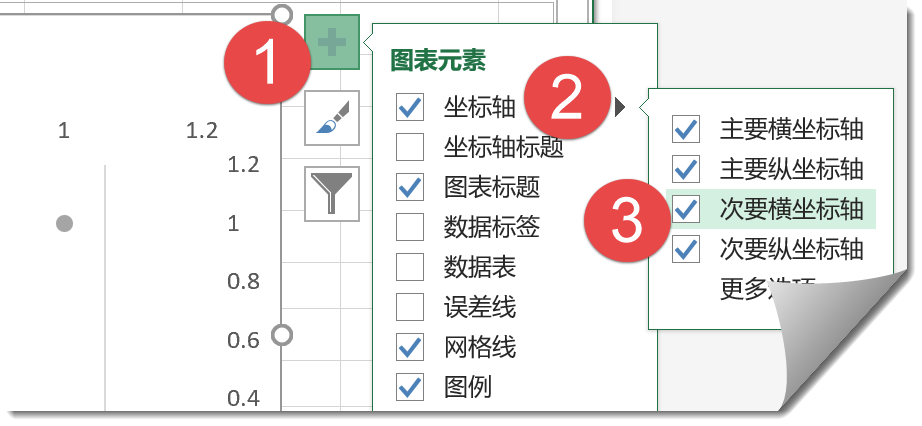

先单击图表右上角的【图表元素】按钮，选中【次要横坐标轴】复选框。
选中次要横坐标轴，设置最大值和最小值。

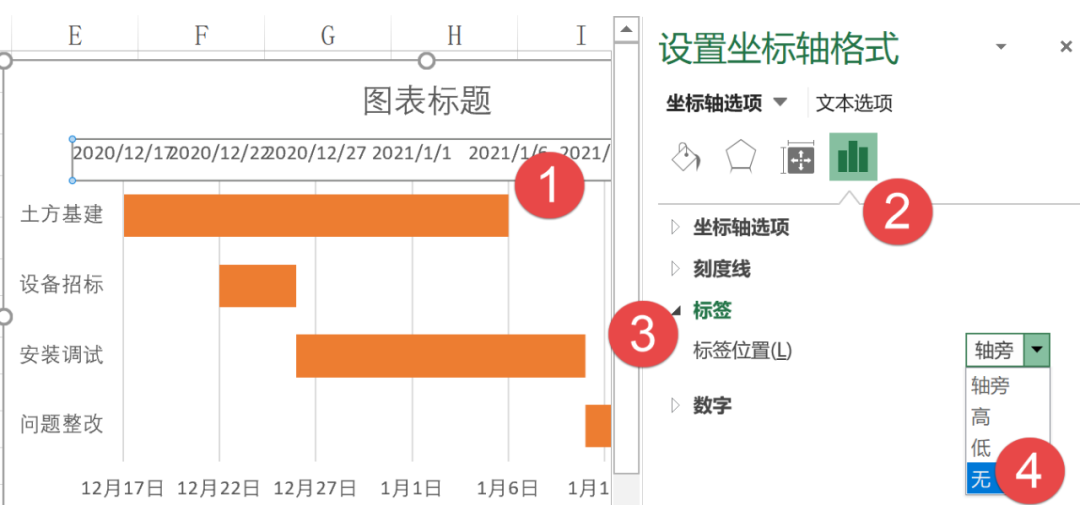

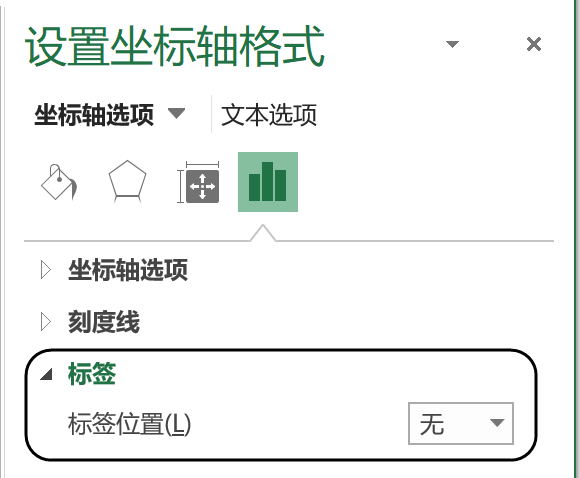

设置次要横坐标轴标签位置为“无”

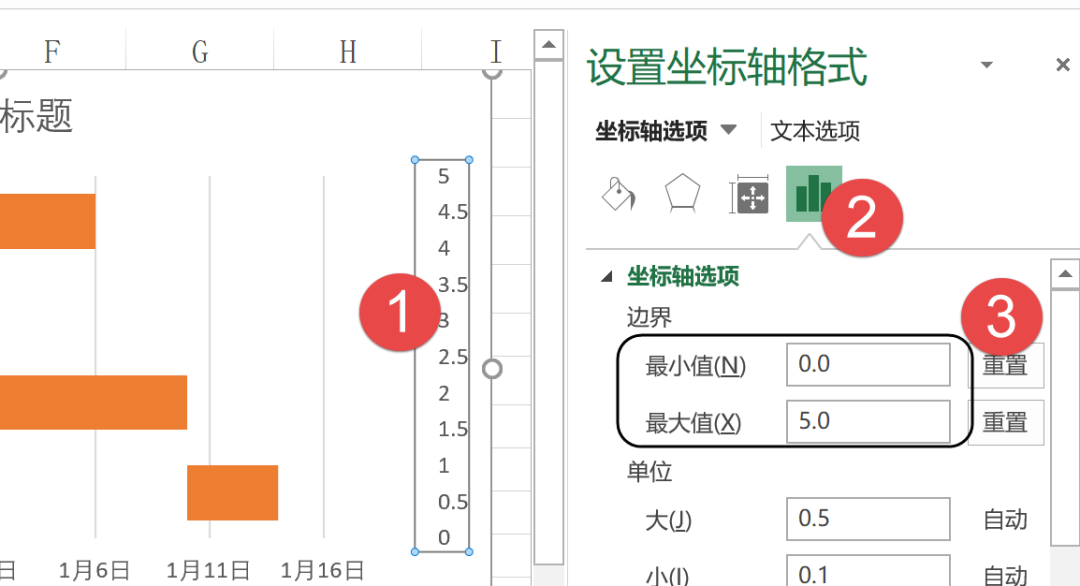

步骤10 选中次要纵坐标轴，设置最小值为0，设置最大值为5，这里务必手工输入，不要使用默认值，否则后面咱们添加的误差线就不能显示到底了。
设置次要纵坐标轴标签位置为“无”。

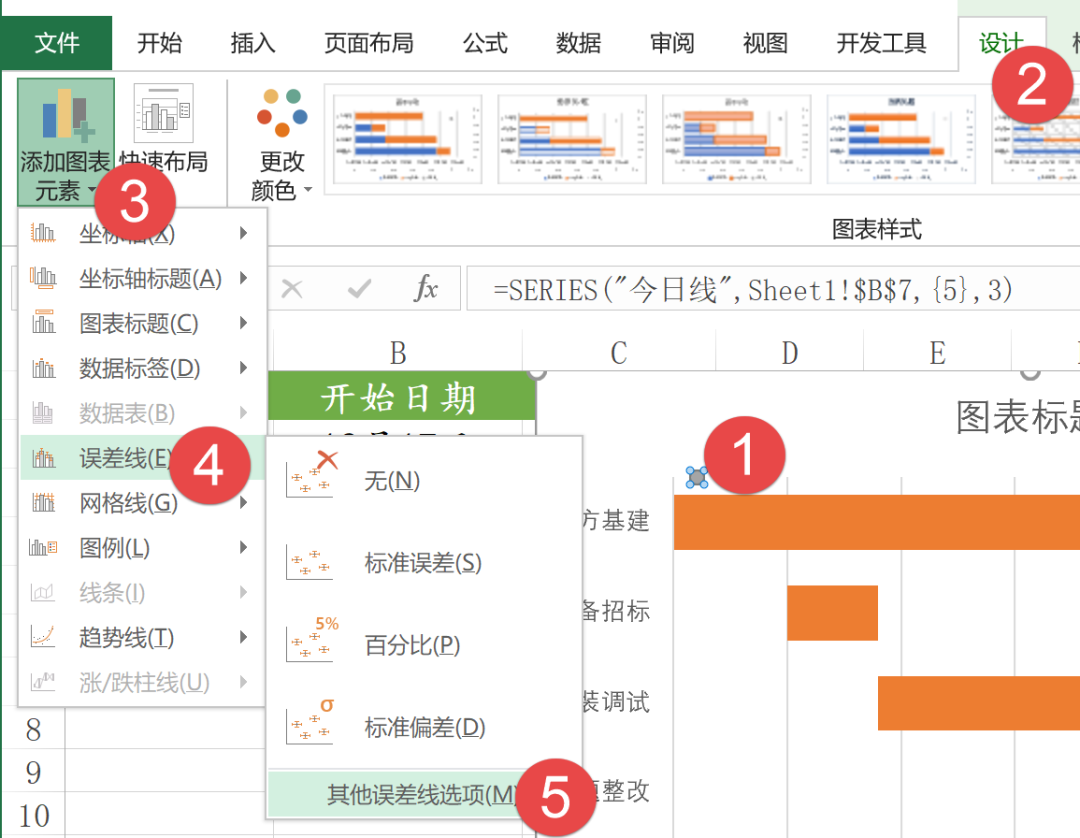

步骤11 单击选中散点图，依次单击【设计】→【添加图表元素】→【误差线】→【其他误差线选项】
选中散点图上的水平误差线，按Delete键删除。

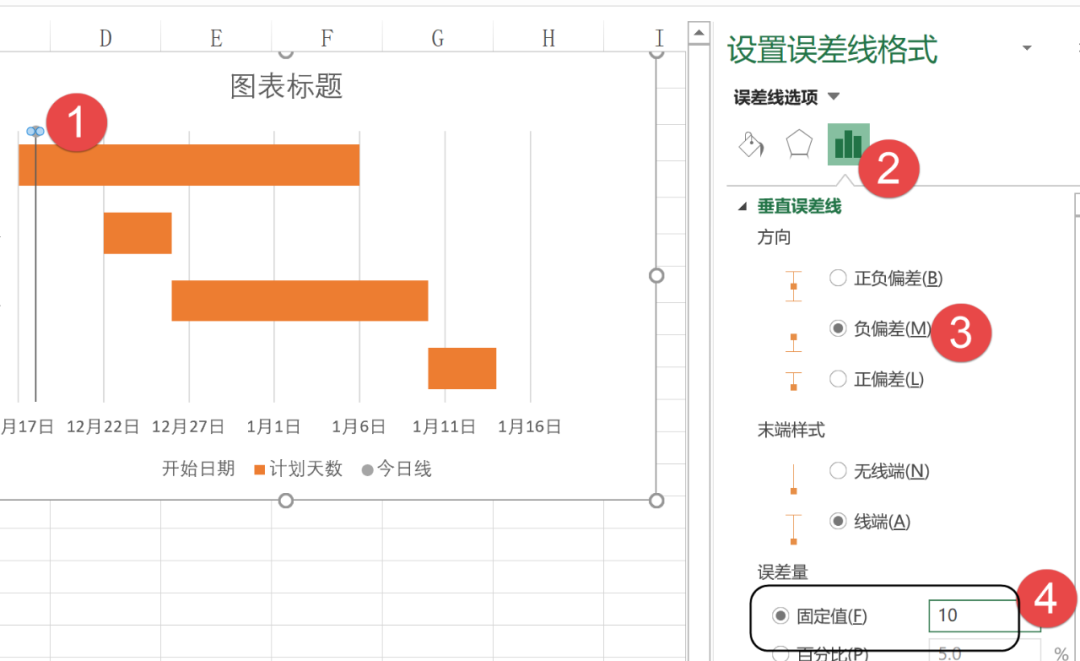

选中垂直误差线，设置方向为“ 负偏差”，固定值为10。

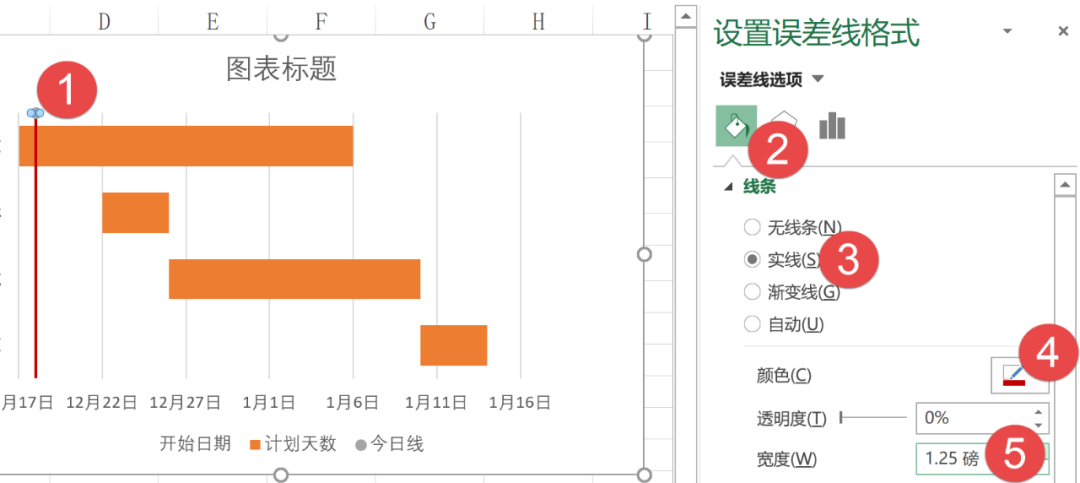

设置误差线线条颜色和宽度

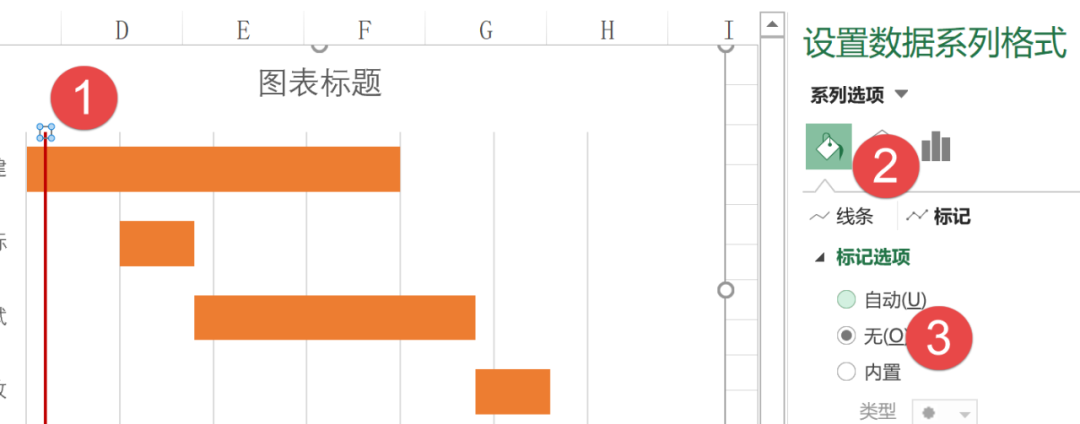

步骤12 选中散点图，设置标记为“无”。

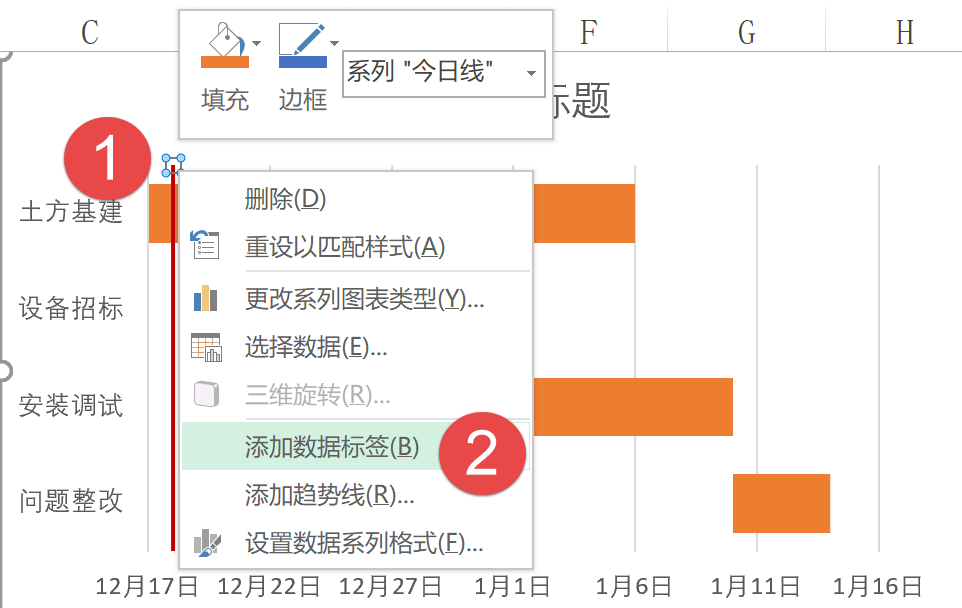

右键单击散点图，添加数据标签。

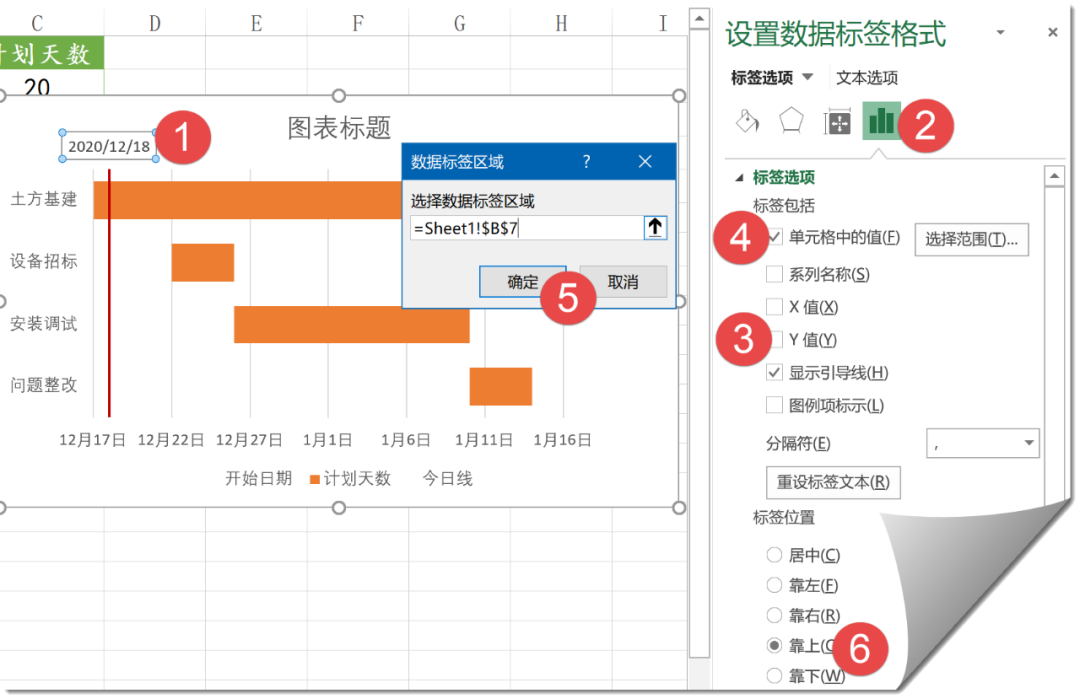

步骤13 右键单击散点图的数据标签，设置标签格式。
在“标签区域”下，去掉“y值”复选框。
勾选“单元格中的值”复选框，选择B7单元格中的今日日期。
将标签位置设置为“靠上”
最后添加图表标题，简单美化一下，OK了。
随着系统时间的变化，图表中的今日线会逐步推进：
练习文件在此：
https://pan.baidu.com/s/1BsDg3FAI4jzRfxFZVU7i1Q
提取码: exbu
