网上有很多批量打印工具，但不同人的需求不一，因此也很少有一款批量打印插件能够满足所有人的需求。有些单位是一张图纸里放上数个相同的图框，希望能自动识别这些图框，自动拆分打印；有些单位是想一次选中多张图纸，将这些图纸按统一的设置输出；有些单位情况很复杂，图框大小不一，打印比例也不完全相同，有些图有多个图框、有些图只有一个图框，希望一款软件能自动识别图框及图框中标明的打印比例，而且还要优化排列达到省纸的目的，等等；因此很难有一款批量打印软件能满足所有人的需求。
实际上如果你作图规范，设置合理，cad本身就提供了一种批量打印工具：发布，基本可以满足你的需求。
下面我们以一个简单的实例来介绍利用CAD的发布功能进行图纸的比例打印。
假如我模型空间中有两种图纸，一个是1000*1000的矩形，我要在A4竖版的图框中以1：10的比例进行出图，另一个是半径200的圆，我要在A4横板的图框中以1：4的比例出图。

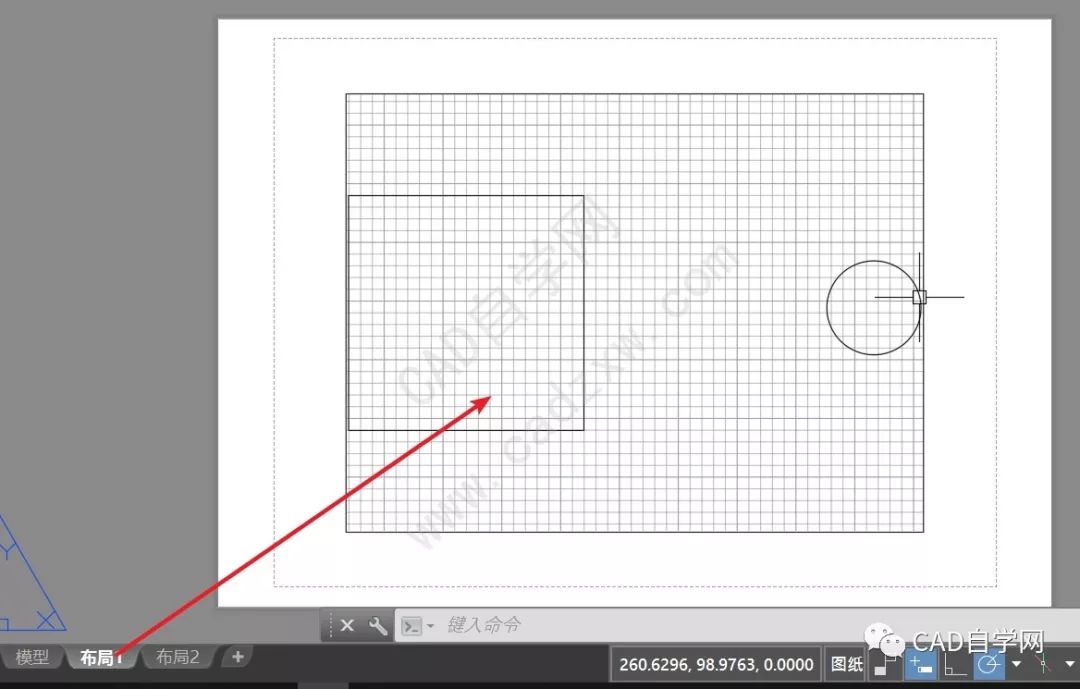

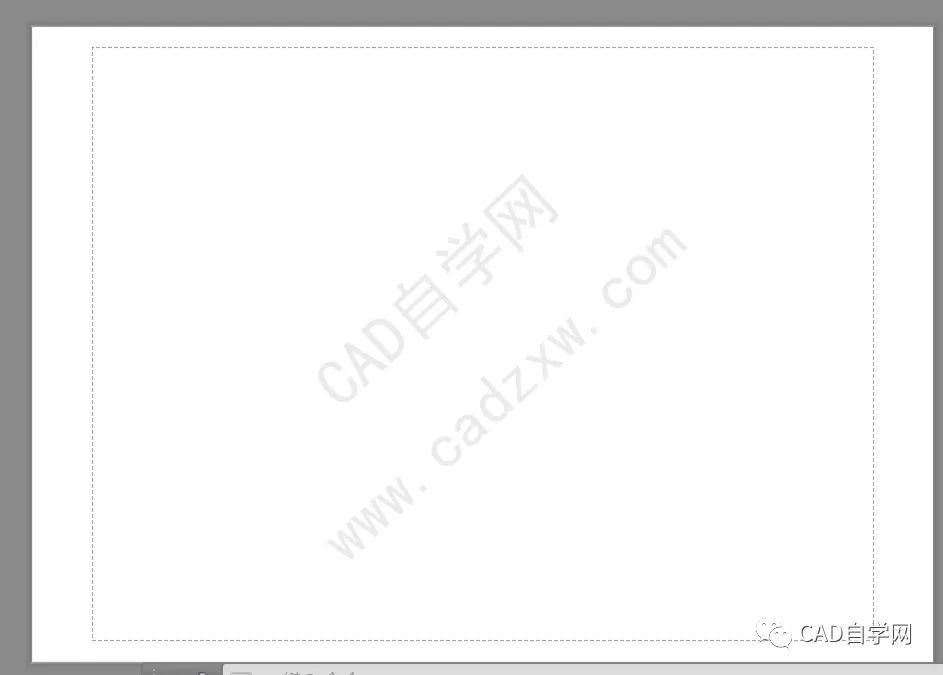

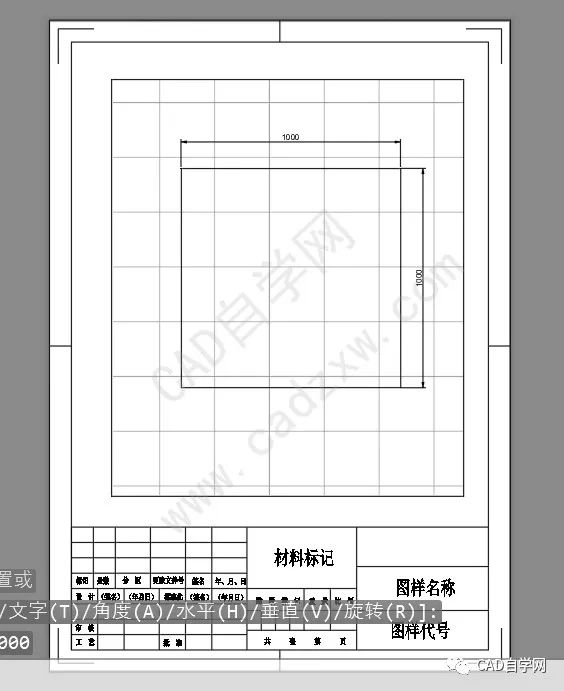

首先我切换到布局1，如图：
接下来我需要做三个设置：
1、将原视口删除；
2、将默认A4横版改成竖版；

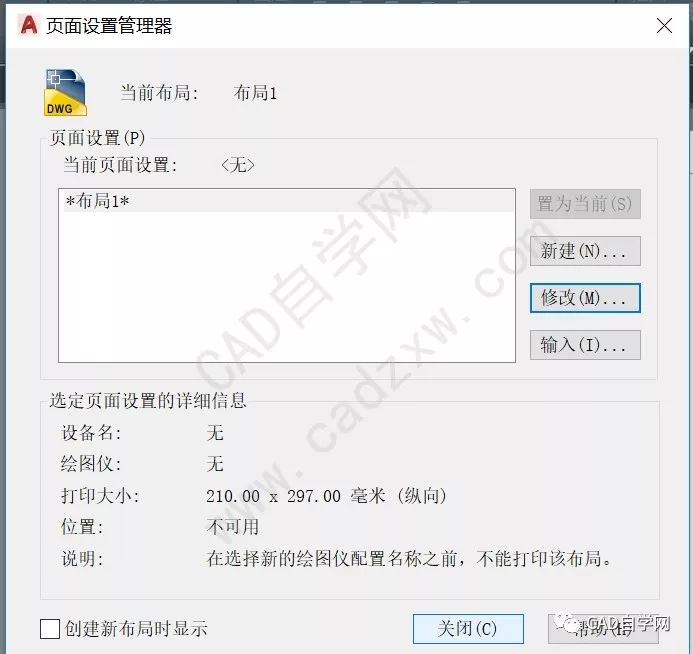

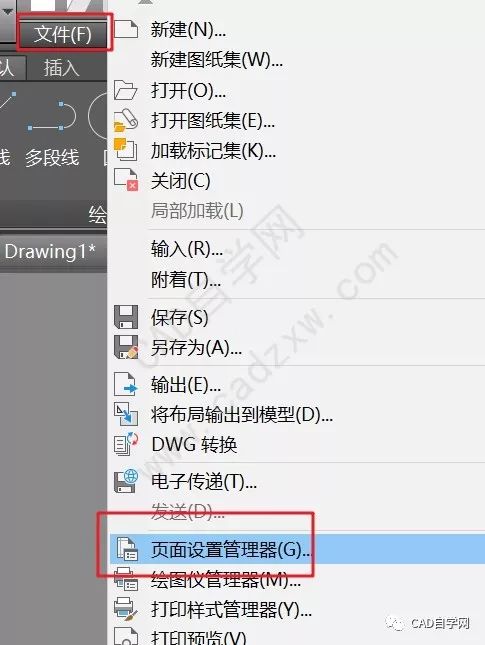

文件，页面设置管理器；

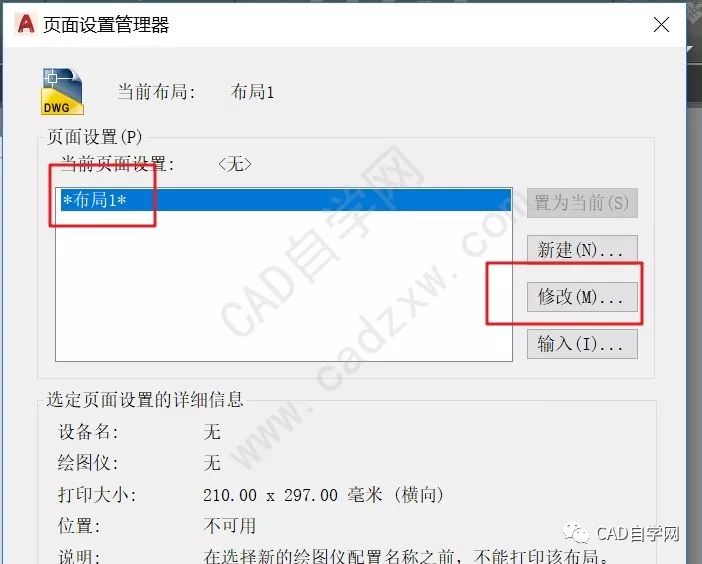

选择布局1，点修改；

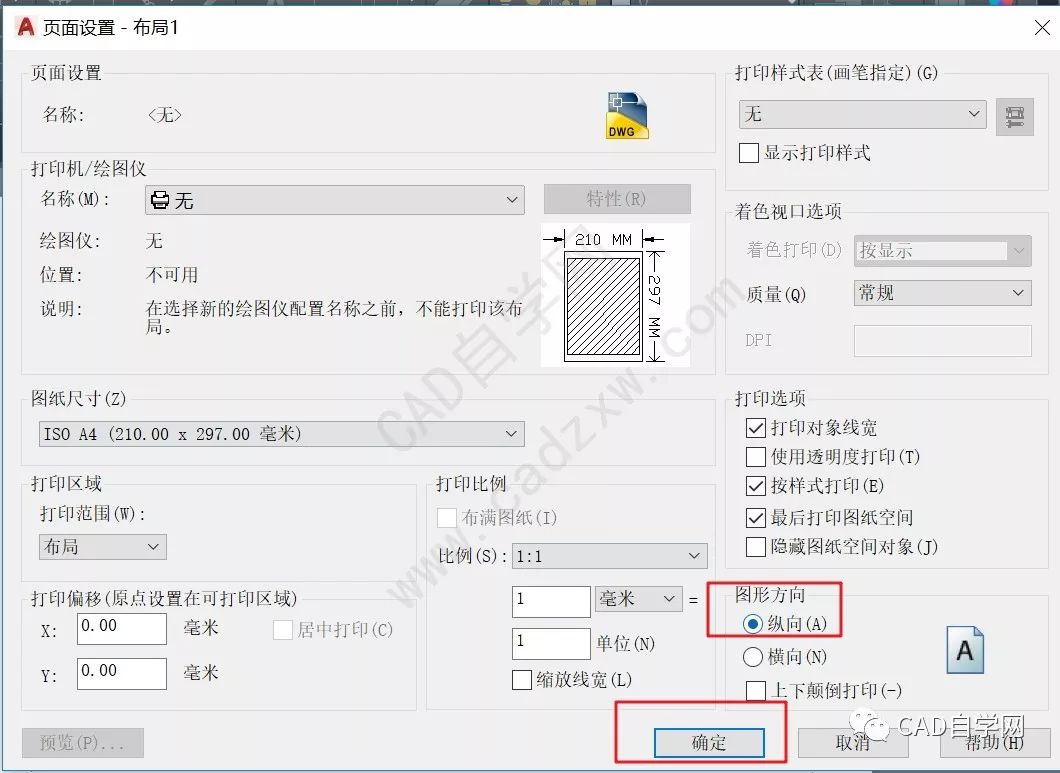

改成纵向，点击确定；
点击关闭；

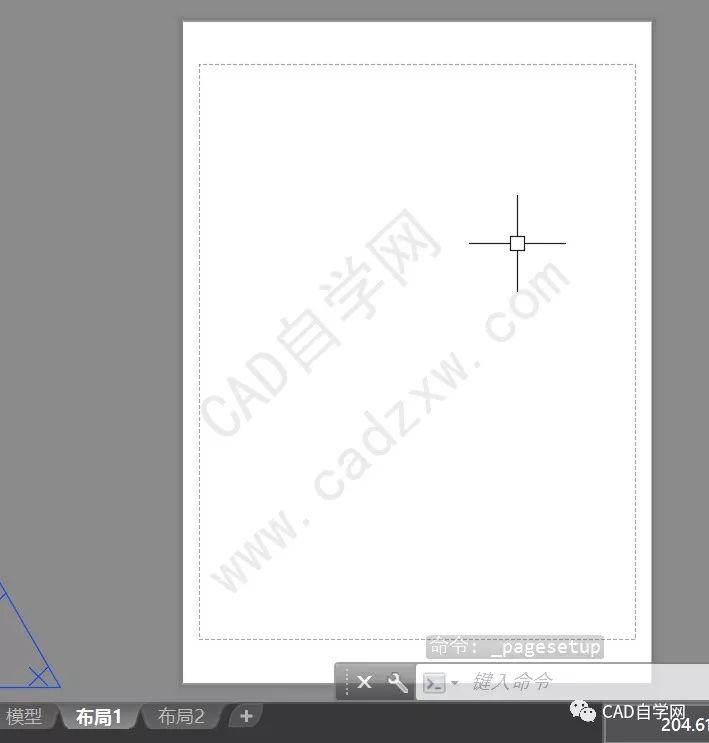

如图所示：

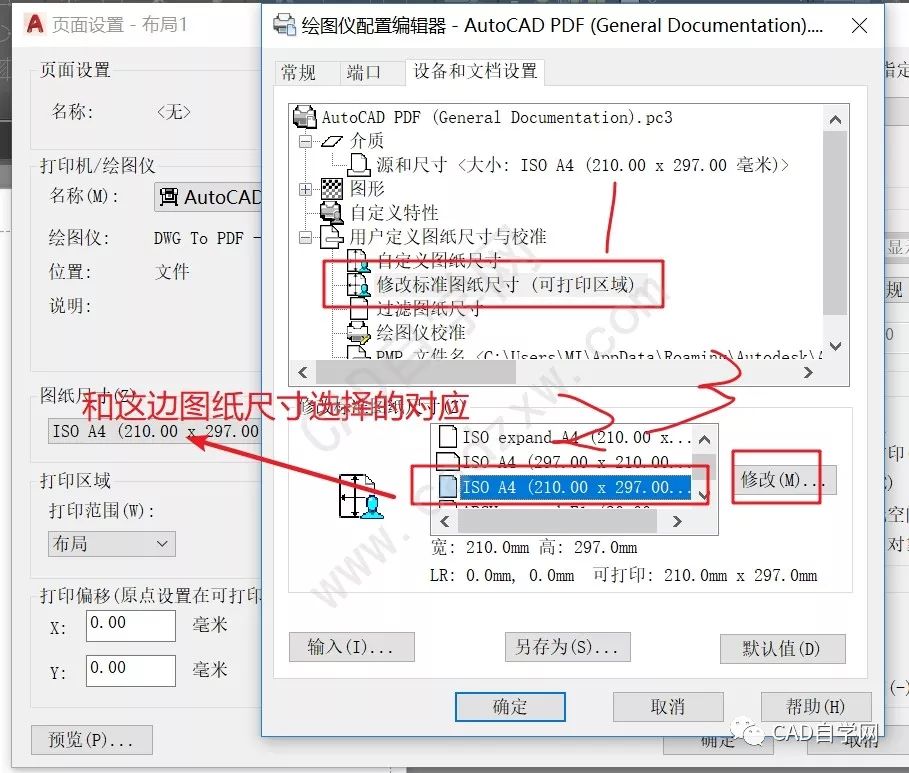

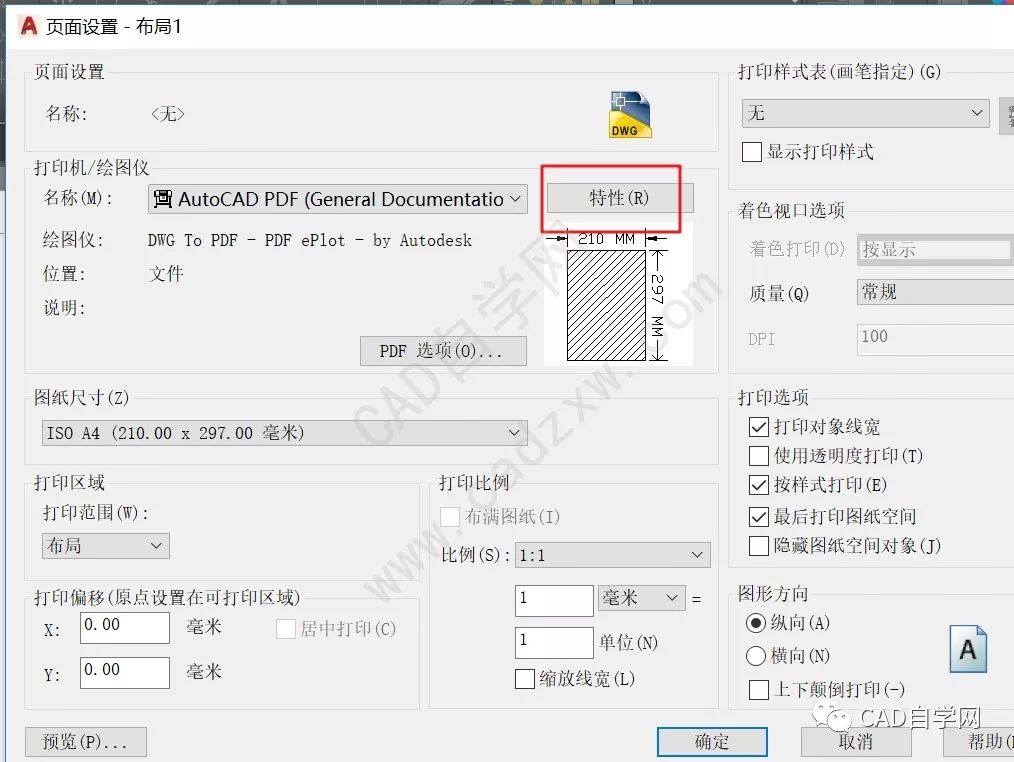

找到图纸尺寸，点修改；

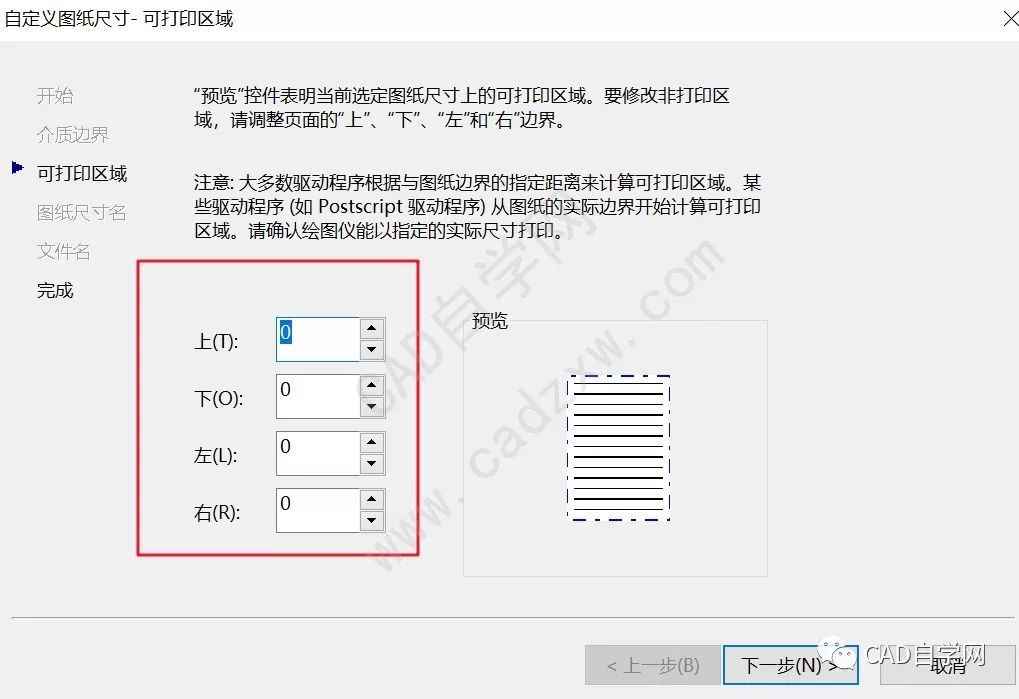

将页边距全部改成0；

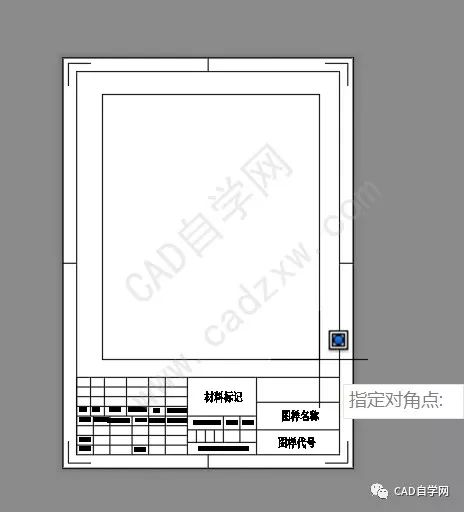

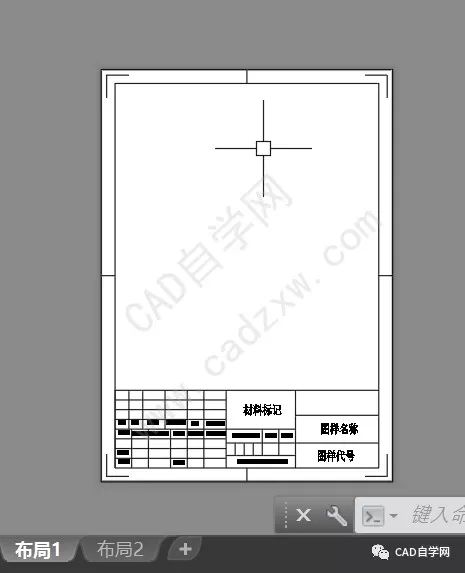

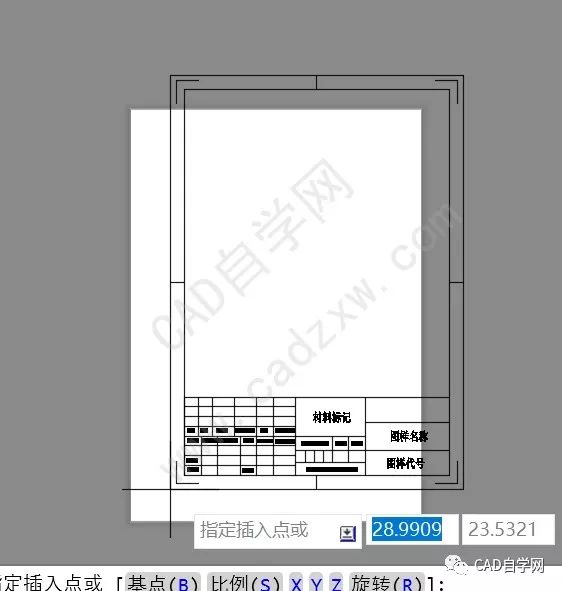

i插入块快捷键插入做好的竖版A4图框，插入点0,0；
mv开一个视口;

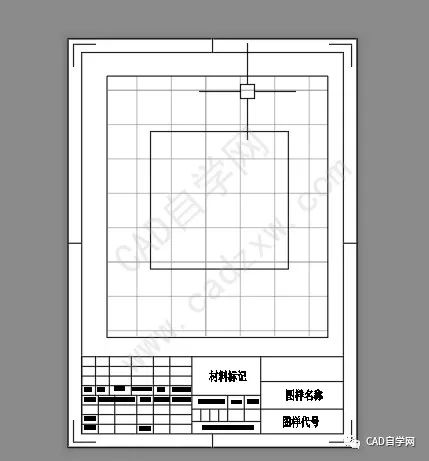

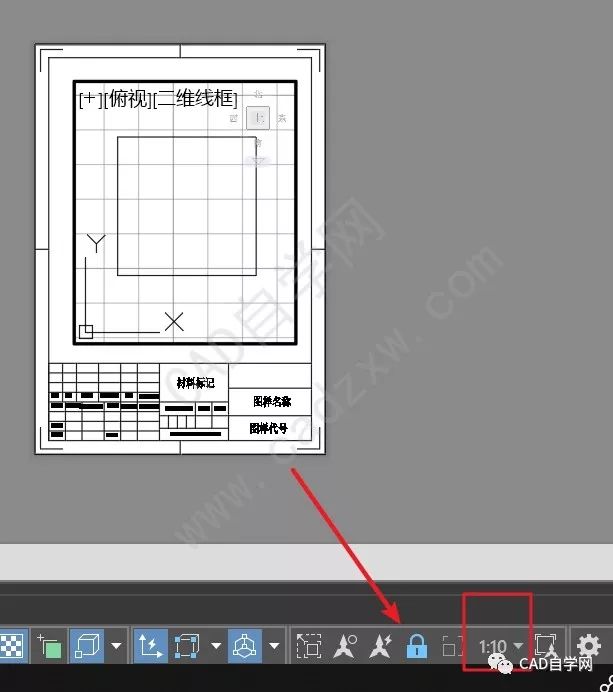

图形放置适合位置，调整视口比例，锁定视口，退出视口；
标注图形；

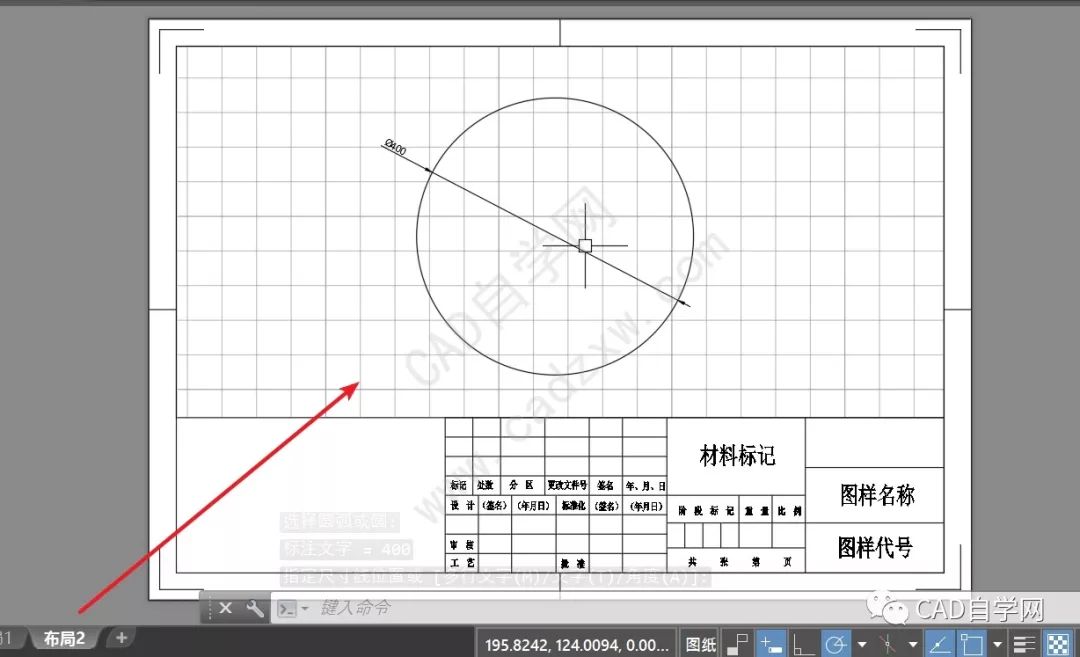

同理做好布局2；

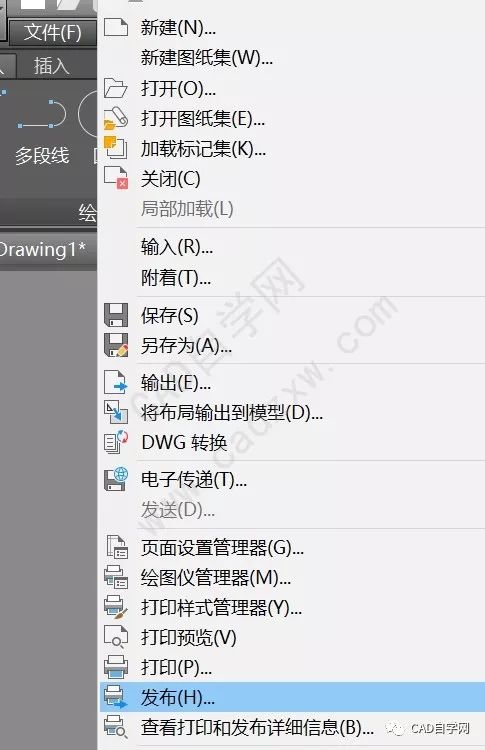

点击文件，发布；

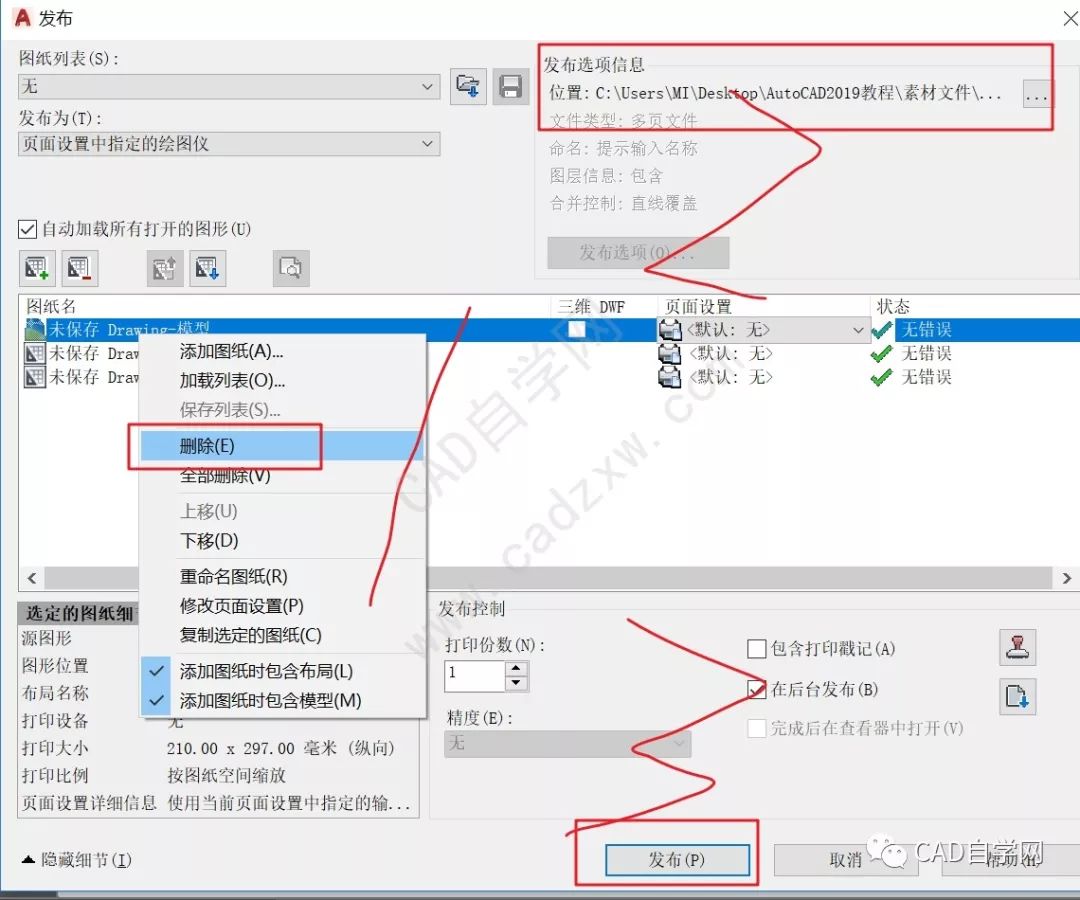

删除不需要打印的图纸，选择保存位置，点击发布；

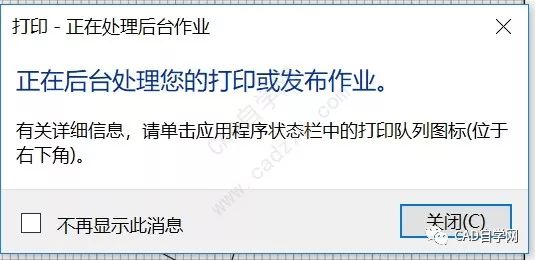

正在打印；

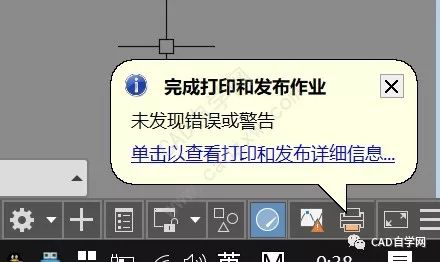

打印完成；

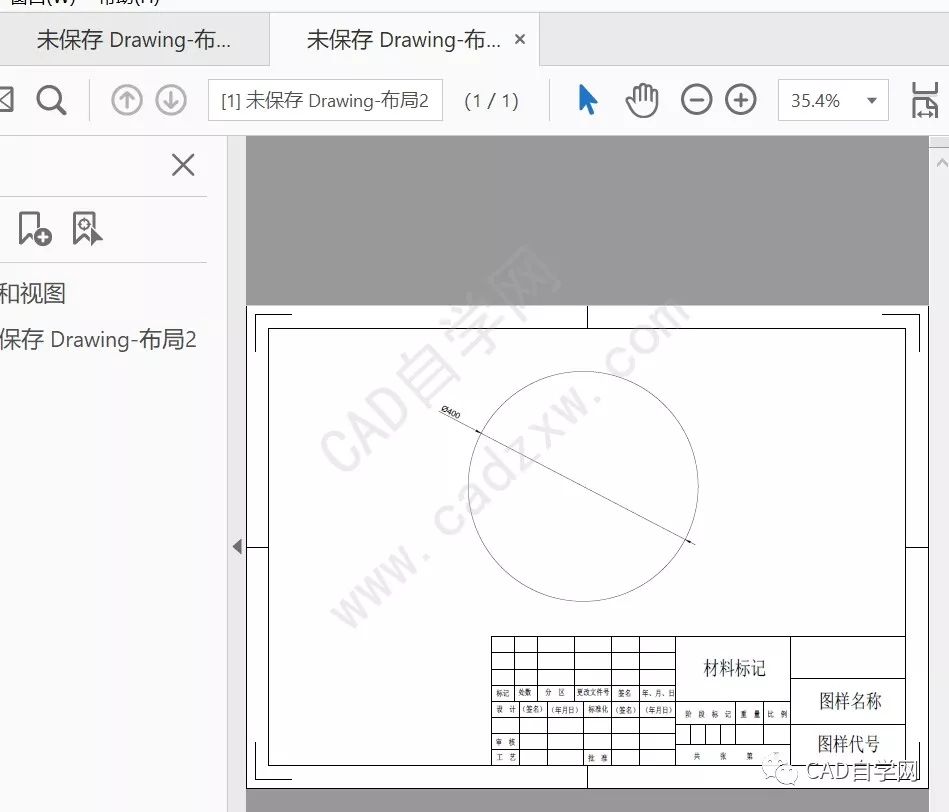

打开如图。
注：
1、发布前，我们需要将视口放置不可打印图层，比如defpoints图层。
2、文出自站长AutoCAD2019视频教程，点击查看。
