【作者】中国农业银行研发中心杨旭

一、背景

MySQL 8.0是当前Oracle公司一直在大力宣传的新版本，从架构到性能均有显著变化，同时，随着kubernetes的普及，为更好的提升资源利用率，可以进行MySQL上云的探索。MySQL上云如何进行运行状态的监控呢？MySQL运行状态监控需要满足：监控数据实时准备，报警机制响应迅速，支持异地集中监控。本文将探索云上MySQL的监控方案。

二、方案对比

方案一：

Zabbix监控系统，基于c+php开发的开源监控系统，支持多种监控采集方式，应用广泛，支持比较成熟，社区活跃，缺点是对容器支持度比较差。

方案二：

Prometheus监控系统，基于go开发的开源监控系统，支持pull和push两种采集模式，有完整的监控、报警、展示、数据异地传输能力，配置简单，对容器支持良好。

由于目前使用的MySQL在云上部署，而且公司现有对PaaS云监控基于Promehteus，因此，方案二是更佳选项，既能满足MySQL监控，又能充分利用现有资源。

三、Prometheus监控系统概述

Prometheus是由SoundeCloud公司基于go语言开发的一款开源的监控报警解决方案，基于时间序列监控数据。

1、组件及架构

组件：

promethues server：主要获取和存储时间序列数据
Exporters（导出器）：主要是作为agent收集数据发送到prometheus server，不同的数据收集由不同的exporters实
pushgateway：允许短暂和批处理的jobs推送它们的数据到prometheus；然后由prometheus拉取数据。
alertmanager：实现prometheus的告警功能。

组件间关系如下：

图1 组件架构图

2、Prometheus特点

指标收集：prometheus服务器定义了名为目标（target）的配置，执行抓取所需要的信息。
服务发现：可以通过通过多种方式来处理要监控的资源。包括：静态资源列表、基于文件发现、自动发现。
聚合和报警：在服务器上可以查询和聚合时间序列数据。通过规则记录常用的查询并做聚合。可以设置报警规则，满足报警条件时会触发报警，把报警信息推送的alertmanager。
自治：不依赖分布式存储，单个服务器节点是自主的。
冗余和高可用性：可部署多台prmehteus服务器，实现监控系统的高可用性。
查询语言：prometheus服务器提供了查询语言PromQL，用于对时序数据进行筛选和运算。
可视化：prometheus内置表达式浏览器可提供可视化，可与grafana配合实现监控数据可视化展示。

四、MySQL数据库监控

1、监控方案

Prometheus官方提供了mysqld_exporter导出器，可实现对MySQL监控。该导出器通过MySQL用户连接数据库，查询相关数据库表、状态信息，通过http服务的方式暴露监控数据。

方案不足：导出器可实现单节点和主从复制相关监控项，但对于MGR模式相关监控目前还不能很好地支持。

方案改进：prometheus提供了client libraries，可实现对监控指标进行定制化采集。故可用python语言定制脚本的方式采集MGR相关数据。mysqld_exporter与python脚本能够满足全部监控信息的导出。

2、部署方案

关于Paas云上MySQL监控部署，有两种方案：

方案一：

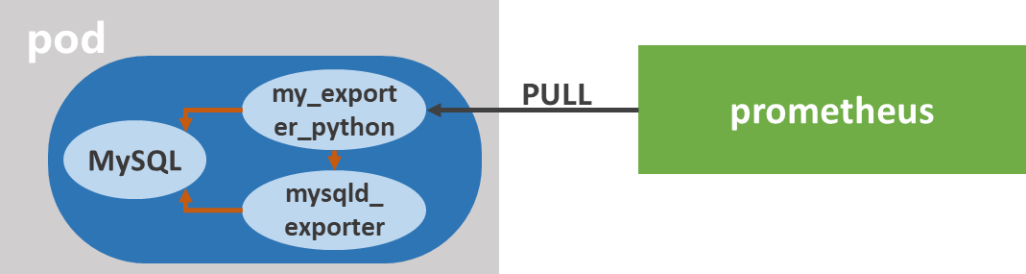

MySQL、mysqld_exporter、my_exporter_python监控脚本三部分同在一个镜像中，运行该容器可实现对MySQL的监控。

方案二：

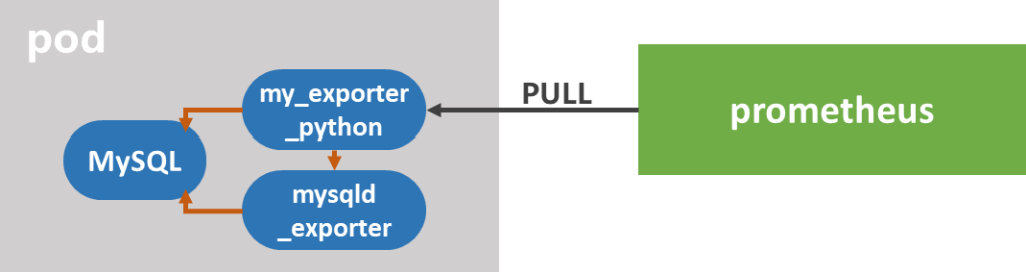

MySQL、mysqld_exporter、my_exporter_python监控脚本分别属于不同的镜像，MySQL主容器与监控容器按顺序运行。监控容器以sidecar的方式访问MySQL。

方案对比：

MySQL数据库服务对于应用是非常重要的一环，要确保MySQL安全可靠。方案一，如果MySQL异常或出现错误，对问题诊断与排错方面，监控导出器可能会干扰项，不利于后期MySQL运维管理。方案二，由于三部分在不同的容器中运行，不会产生互相干扰的可能性，因此方案二为最佳。

五、监控具体实现

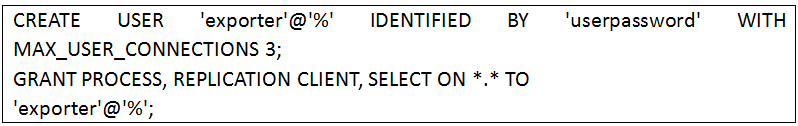

1、创建MySQL监控用户并授权

2、my_exporter_python脚本说明

9000端口提供http提供服务

start_http_server(9000)

设置Gauge对象

连接接MySQL查询数据

设置MGR相关的metrics

3、镜像拉取与定制

mysqld_exporter镜像pull：

docker pull prom/mysqld_exporter

my_exporter_python镜像制作

Dockerfile内容

FROM centos7_python36:v1

RUN pip install prometheus_client pymysql

RUN pip install requests

COPY ./my_exporter_python_v2.py /my_exporter_python_v2.py

WORKDIR /

EXPOSE 9000

CMD ["python","my_exporter_python_v2.py"]

4、镜像部署yaml文件部分内容：

apiVersion: apps/v1kind: StatefulSetmetadata:......      containers:        - env:            - name: TZ              value: Asia/Shanghai            - name: DATA_SOURCE_NAME              value: 'exporter:userpassword@(localhost:3306)/'            - name: TARGET              value: 'http://localhost:9104/metrics'          image: 'registry.paas.test.abc/library/mysqld-exporter-python:v5'          imagePullPolicy: Always          name: mysqld-python          ports:            - containerPort: 9000              name: mysqld-python              protocol: TCP          resources:            limits:              cpu: '2'              memory: 4Gi          terminationMessagePath: /dev/termination-log          terminationMessagePolicy: File        - env:            - name: TZ              value: Asia/Shanghai            - name: DATA_SOURCE_NAME              value: 'testuser:userpassword@(localhost:3306)/'          image: 'registry.paas.test.abc/library/mysqld-exporter:latest'          imagePullPolicy: Always          name: mysqld-exporter          ports:            - containerPort: 9104              name: mysqld-exporter              protocol: TCP          resources:            limits:              cpu: '2'              memory: 4Gi          terminationMessagePath: /dev/termination-log          terminationMessagePolicy: File......

5、Prometehus server设置target

- job_name: kubernetes-pods  scrape_interval: 30s  scrape_timeout: 10s  metrics_path: /metrics  scheme: http  kubernetes_sd_configs:  - api_server: null    role: pod    namespaces:      names: []  relabel_configs:  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]    separator: ;    regex: "true"    replacement: $1    action: keep  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]    separator: ;    regex: (.+)    target_label: __metrics_path__    replacement: $1    action: replace  - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]    separator: ;    regex: ([^:]+)(?::\d+)?;(\d+)    target_label: __address__    replacement: $1:$2    action: replace  - separator: ;    regex: __meta_kubernetes_pod_label_(.+)    replacement: $1    action: labelmap  - source_labels: [__meta_kubernetes_namespace]    separator: ;    regex: (.*)    target_label: kubernetes_namespace    replacement: $1    action: replace  - source_labels: [__meta_kubernetes_pod_name]    separator: ;    regex: (.*)    target_label: kubernetes_pod_name    replacement: $1    action: replace

六、采集指标解释

查询mysql上线时间

mysql> show status like '%uptime%';+---------------------------+---------+| Variable_name             | Value   |+---------------------------+---------+| Uptime                    | 1284686 || Uptime_since_flush_status | 1284686 |+---------------------------+---------+

Uptime即为mysql上线时间，单位为秒，对应输出的监控指标为：Mysql_uptime。可以对监控指标运算得到相应时间单位，例如转为天数，mysql_uptime/60/60/24。

查询mysql服务端口mysql

mysql> show variables like 'port';+---------------+-------+| Variable_name | Value |+---------------+-------+| port          | 3306  |+---------------+-------+

对应输出监控指标为：mysql_global_variables_port

查看mysql服务器是否在线

如果mysqld_exporter连接mysql服务器成功，表示服务器在线，否则表示离线状态，对应输出的监指标：mysql_up。数值为1表示在线，数值0表示离线。

查看数据库连接数

mysql> show status like 'Threads%';+-------------------+-------+| Variable_name     | Value |+-------------------+-------+| Threads_cached    | 2     || Threads_connected | 1     || Threads_created   | 3     || Threads_running   | 2     |+-------------------+-------+mysql> show variables like '%max_connection%';+------------------------+-------+| Variable_name          | Value |+------------------------+-------+| max_connections        | 151   || mysqlx_max_connections | 100   |+------------------------+-------+mysql> show global status like 'max_used_connections';+----------------------+-------+| Variable_name        | Value |+----------------------+-------+| Max_used_connections | 3     |+----------------------+-------+

Thread_connected：表示打开的链接数，对应输出的监控指标为：mysql_global_status_threads_connected。

Threads_running：表示激活的连接数，并发数，对应输出的监控指标为：mysql_global_status_threads_running。

max_used_connections：表示当前使用过的最大连接数，对应输出的监控指标为：mysql_global_status_max_used_connections。

max_connections：表示并发执行的最大连接数，对应输出的监控指标为：mysql_global_variables_max_connections。

查看慢查询数量

mysql> show global status like '%Slow_queries%';+---------------+-------+| Variable_name | Value |+---------------+-------+| Slow_queries  | 0     |+---------------+-------+

对应输出监控指标为：mysql_global_status_slow_queries

此指标为当前慢查询的总数，如果想要更精确的显示慢查询额状态，可以使用promQL，将监控指标显示为每秒慢查询的数量，可以如下所示：irate(mysql_global_status_slow_queries[5m])，显示5分钟内，每秒慢查询的数量。

查询QPS

mysql> show global status like 'questions'; +---------------+--------+| Variable_name | Value  |+---------------+--------+| Questions     | 407158 |+---------------+--------+

Questions：表示为收到的总请求的次数，对应输出的监控指标为：mysql_global_status_questions。如果想要得到没秒请求的数量，可以如下方法所示：

irate(mysql_global_status_questions[5m])，显示5分钟内每秒请求的数量，即QPS。

查询innodb_buffer_pool命中率

mysql> show global status like 'innodb_buffer_pool_read%';+---------------------------------------+-------+| Variable_name                         | Value |+---------------------------------------+-------+| Innodb_buffer_pool_read_ahead_rnd     | 0     || Innodb_buffer_pool_read_ahead         | 0     || Innodb_buffer_pool_read_ahead_evicted | 0     || Innodb_buffer_pool_read_requests      | 19268 || Innodb_buffer_pool_reads              | 887   |+---------------------------------------+-------+

Innodb_buffer_pool_reads：表示直接从磁盘读的次数，对应输出的监控指标为：

mysql_global_status_innodb_buffer_pool_reads。

Innodb_buffer_pool_read_requests：表示逻辑读的次数，

对应输出的监控指标为：

mysql_global_status_innodb_buffer_pool_read_requests。

计算逻辑读的命中率，公式为：100 - 100 * (mysql_global_status_innodb_buffer_pool_reads/

mysql_global_status_innodb_buffer_pool_read_requests)。

查询打开表的数量

mysql> show global status like 'open_tables';+---------------+-------+| Variable_name | Value |+---------------+-------+| Open_tables   | 371   |+---------------+-------+

对应输出的监控指标为：mysql_global_status_open_tables

查询表缓存命中率

mysql> show global status like 'threads_created';+-----------------+-------+| Variable_name   | Value |+-----------------+-------+| Threads_created | 3     |+-----------------+-------+mysql> show global status like 'connections';+---------------+-------+| Variable_name | Value |+---------------+-------+| Connections   | 33479 |+---------------+-------+

Threads_created：表示创建过的线程数，对应输出的监控指标为：mysql_global_status_threads_created。

Connections：表示试图链接mysql服务器的次数，对应输出的监控指标为：mysql_global_status_connections。

表缓存命中率为：(1-mysql_global_status_threads_created/mysql_global_status_connections)*100 。

查询锁状态

mysql> show global status like 'table_locks%';+-----------------------+--------+| Variable_name         | Value  |+-----------------------+--------+| Table_locks_immediate | 156335 || Table_locks_waited    | 0      |+-----------------------+--------+

Table_locks_immediate：表示行锁总数量，对应输出监控指标为：mysql_global_status_table_locks_immediate，可以计算每秒行锁数量，如：

irate(mysql_global_status_table_locks_immediate[5m])。

Table_locks_waited 表示为表锁数量，对应输出监控指标为：mysql_global_status_table_locks_waited。

查询临时表状态

mysql> show global status like '%tmp%';+-------------------------+--------+| Variable_name           | Value  |+-------------------------+--------+| Created_tmp_disk_tables | 0      || Created_tmp_files       | 6      || Created_tmp_tables      | 111563 |+-------------------------+--------+

Created_tmp_disk_tables：表示为创建磁盘临时表数量，对应输出监控指标为：mysql_global_status_created_tmp_disk_tables。

Created_tmp_tables：表示服务器内部创建临时表的数量，对应输出指标为：mysql_global_status_created_tmp_tables。

临时表比例计算为：

mysql_global_status_created_tmp_disk_tables/mysql_global_status_created_tmp_tables。

python脚本实现监控指标及sql语句

mysql组复制相关信息记录在performance_schema库中的replicaion_conection_status、replication_group_member_stats、replication_group_members表中，通过关联查询能够得到组复制相关的监控项

查询当前mysql待应用的事务数

SELECT     @@GLOBAL .server_uuid,    GTID_SUBTRACT(RECEIVED_TRANSACTION_SET,            @@GLOBAL .GTID_EXECUTED)FROM    performance_schema.replication_connection_statusWHERE    channel_name = 'group_replication_applier'

对应输出的监控指标为：mysql_mgr_apply_queue

查询当前mysql待认证的事务数

SELECT     MEMBER_ID, Count_Transactions_in_queueFROM    performance_schema.replication_group_member_statsWHERE    member_id = @@GLOBAL .server_uuid

对应输出的监控指标为：mysql_mgr_cert_queue

查寻当前mysql的节点状态，如果是online返回1，如果是offline返回2，如果是error返回3，如果是recovering返回4.

SELECT     member_id,    CASE        WHEN MEMBER_STATE = 'ONLINE' THEN 1        WHEN MEMBER_STATE = 'OFFLINE' THEN 2        WHEN MEMBER_STATE = 'ERROR' THEN 3        WHEN MEMBER_STATE = 'RECOVERING' THEN 4        ELSE 0    END AS MEMBER_STATEFROM    performance_schema.replication_group_membersWHERE    MEMBER_ID = @@GLOBAL .server_uuid        OR MEMBER_ID = ''

对应输出的监控指标为：mysql_mgr_node_status

查询当前mysql节点的健康状态情况，如果online返回1，如果offline返回0。

SELECT     member_id,    IF(MEMBER_STATE = 'ONLINE'            AND ((SELECT                 COUNT(*)            FROM                performance_schema.replication_group_members            WHERE                MEMBER_STATE != 'ONLINE') >= ((SELECT                 COUNT(*)            FROM                performance_schema.replication_group_members) / 2) = 0),        '1',        '0')FROM    performance_schema.replication_group_members        JOIN    performance_schema.replication_group_member_stats USING (member_id)WHERE    member_id = @@GLOBAL .server_uuid

对应输出的监控指标为：mysql_mgr_node_health

查询当前mysql节点角色情况，如果是主库返回1，如果是非主库返回0。

SELECT     @@server_uuid,    IF(@@GLOBAL .group_replication_single_primary_mode,        (SELECT                 COUNT(1)            FROM                performance_schema.global_status            WHERE                variable_value = @@server_uuid),        (SELECT                 COUNT(1)            FROM                performance_schema.replication_group_members            WHERE                member_id = @@server_uuid                    AND member_state = 'ONLINE')) AS isPrimary

对应输出的监控指标为：mysql_mgr_role

大事务查询

SELECT     @@GLOBAL .server_uuid, COUNT(trx_id)FROM    information_schema.INNODB_TRX,    sys.session AS seWHERE    trx_mysql_thread_id = conn_id

对应输出的监控指标为：mysql_big_trx，由于此查询需要调用MySQL系统sys相关视图，所以需要为exporter额外授权。

grant usage on *.* to exporter@'%';grant select,execute on sys.* to exporter@'%';

七、grafana面板

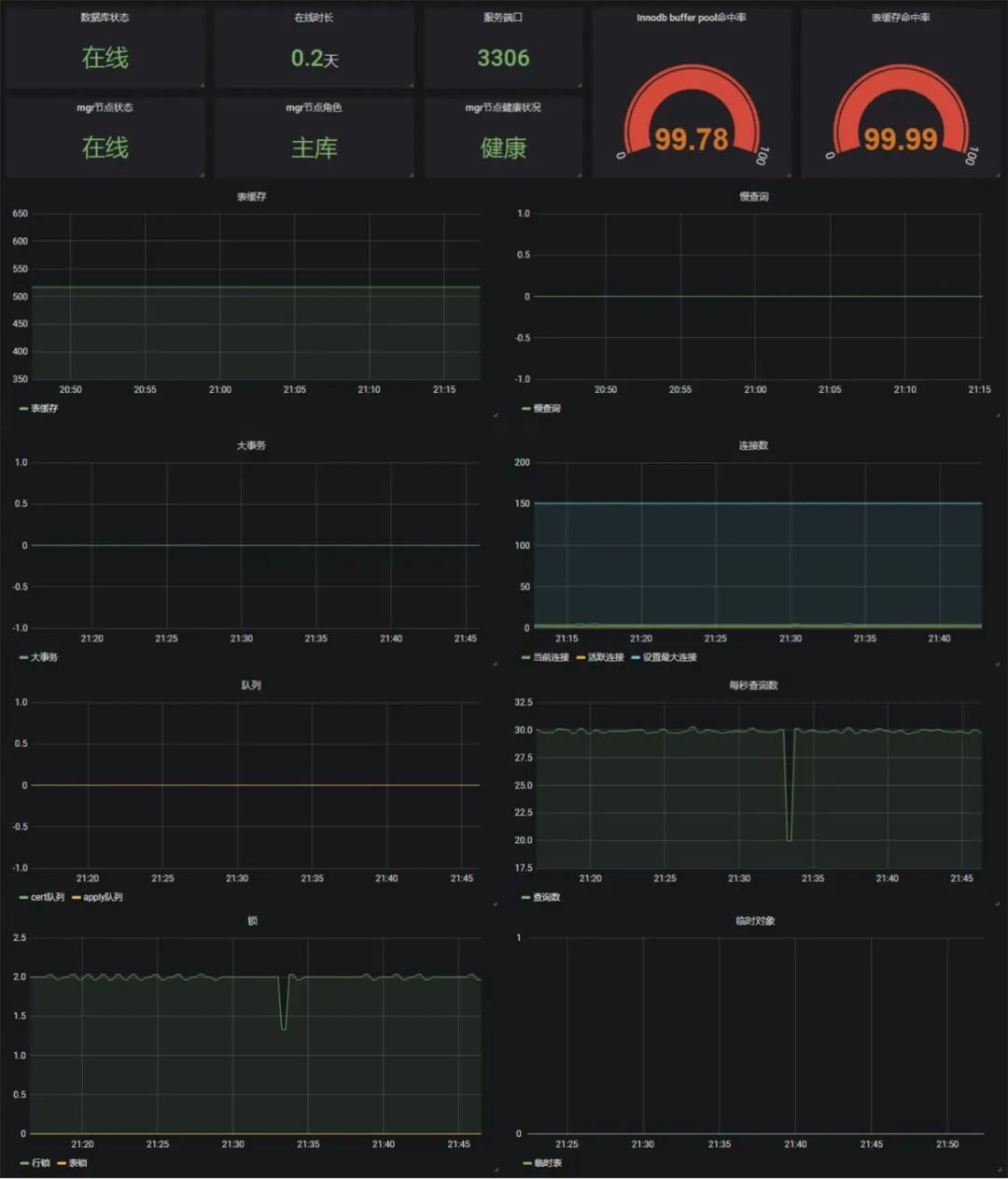

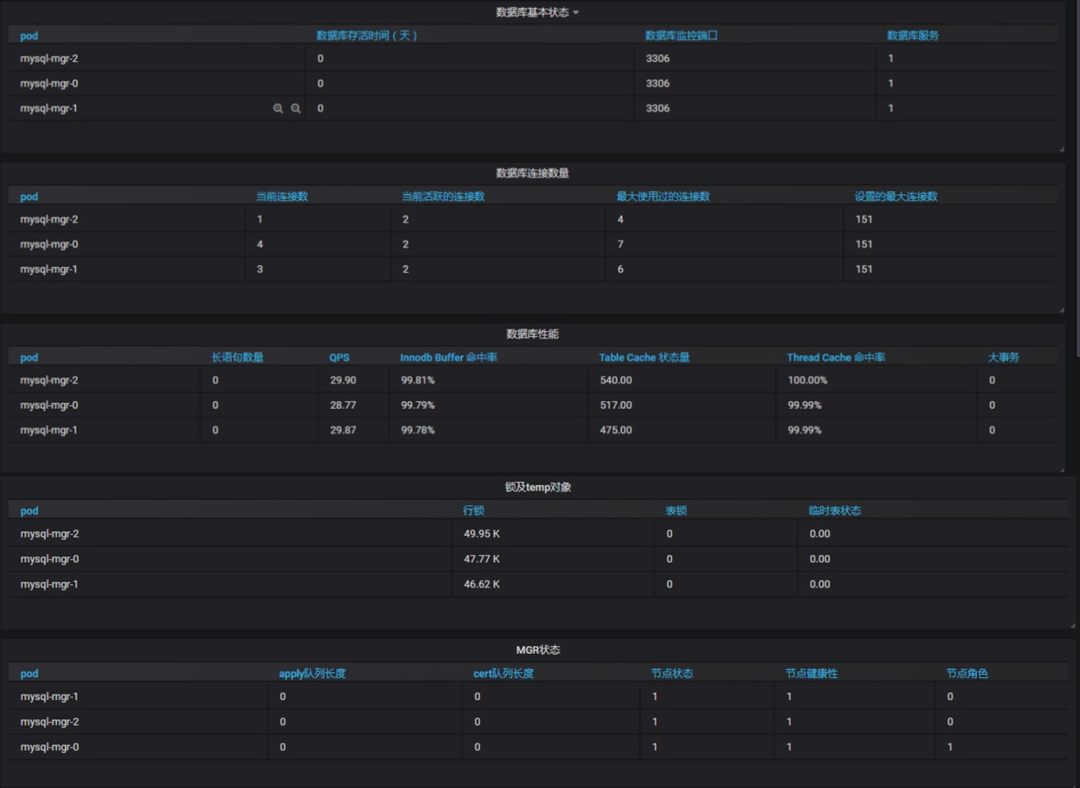

grafana是一款带面板展示效果的开源应用。通过配置拉取prometheus服务器的指标数据，支持时序数据的查询及展示。拥有查询编译器功能，能够对时序数据运算后进行可视化展示。只需把prometheus提供的http服务配置即可。以下为MySQL监控指标图像化展示效果。
